Bay Trail-D J1900 经济型
Intel® Celeron® J1900 4C4T，2.0 GHz 基频。原生支持 Windows 7，旧系统兼容场景首选。
UPC-206E · INTEL® CELERON® J1900
面向工业自动化、轨道交通、能源管理的多接口 J1900 无风扇工控平台
UPC-206E J1900 四核 模块化通用BOX PC | 多接口 经济型
UPC-206E是一款基于英特尔赛扬J1900处理器的无风扇工业计算机，配备6个USB接口、2个千兆网口，支持HDMI+VGA双显示输出，满足多种工业设备接入需求。特别集成一排凤凰端子，支持1路CAN总线、1路RS485和1路RS232通信接口，便于与各类工业控制设备对接。适用于工业自动化、轨道交通、能源管理等对通信接口要求较高的应用场景。
典型应用场景
J19004 核经济型
6× COMRS232 + RS485
2× LAN双千兆
9-36V宽压输入
PRODUCT HIGHLIGHTS
UPC-206E 十一项核心特性
从核心算力到工业级防护 — 每项设计都有明确目标。
双千兆以太网
2× Intel 千兆以太网，适配 PLC、SCADA、视觉系统多机协同。低延时低丢包稳定传输。
丰富工业 I/O
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + HDMI + VGA 双显输出 + 音频。多串口高密度布局。
Mini-PCIe 无线扩展
1× Mini-PCIe 扩展位，可选 Wi-Fi 双频 / 蓝牙 / 4G / 5G 通信模组，灵活适配现场组网。
9-36V 宽压输入
9-36V DC 宽压输入，凤凰端子或 2-PIN 端子，过压 / 过流 / 反接 / 浪涌四重保护。
FlexCore™ 模块化硬件架构
基于 FlexCore™ 四要素架构：i-Core 智核 + i-Function 功能扩展 + i-Connect 接口 + Smart Thermal 智能温控。统一接口·统一结构·统一电源·自由扩展。
无风扇散热
6061 高强度铝合金一体压铸鳍片散热，零运动部件，免维护、抗尘抗振，工业级长跑。
SafeCore™ 工业级可靠性增强
四重防护机制协同：① 电源防护（过压/过流/反接/浪涌）+ ② 备用电源（智能锂电池断电缓冲）+ ③ 启停控制（来电自启动）+ ④ 系统自恢复（看门狗 + 异常重启）。
硬件级来电自启
独立电源逻辑电路触发开机信号，不依赖 BIOS。断电恢复即重启，无人值守场景持续运行。
6061 铝合金 + VESA 壁挂
6061 高强度铝合金 + 钣金结构，工业级坚固机身。VESA 标准壁挂，TPM 2.0 + 看门狗双重安全。
Windows 7 / 10 兼容
原生支持 Windows 7，同时兼容 Windows 10 与主流 Linux。满足工业现场旧系统兼容需求。

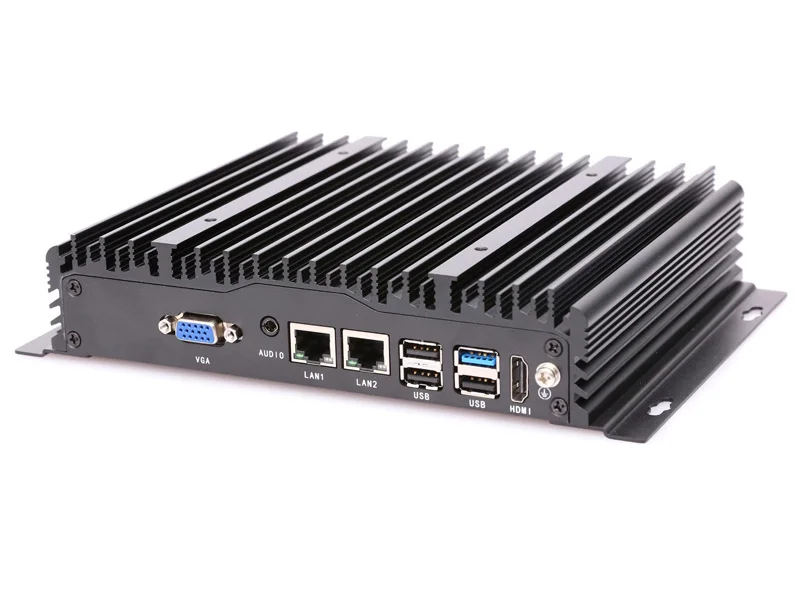

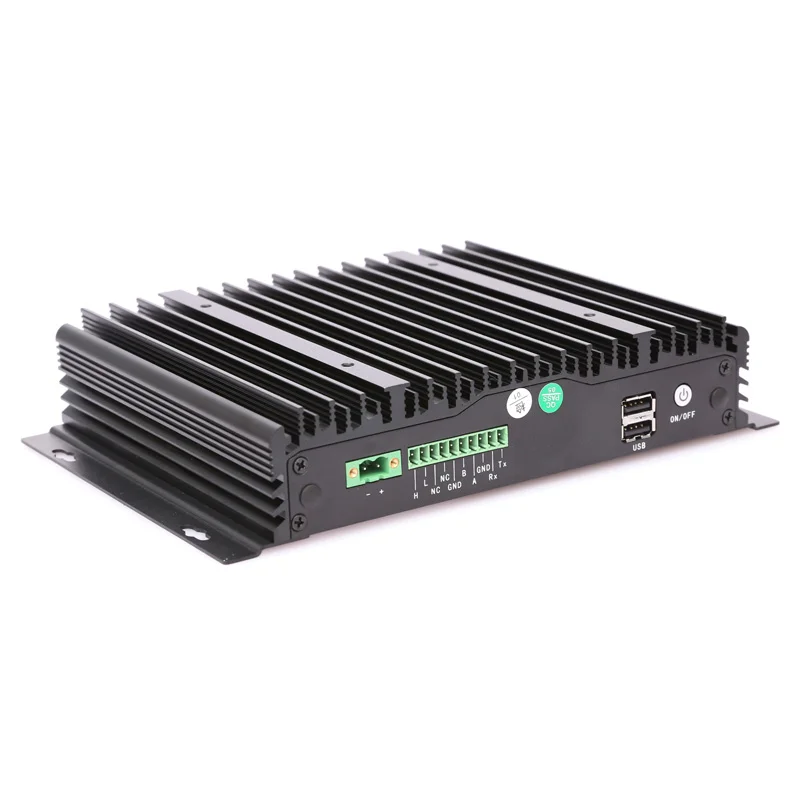

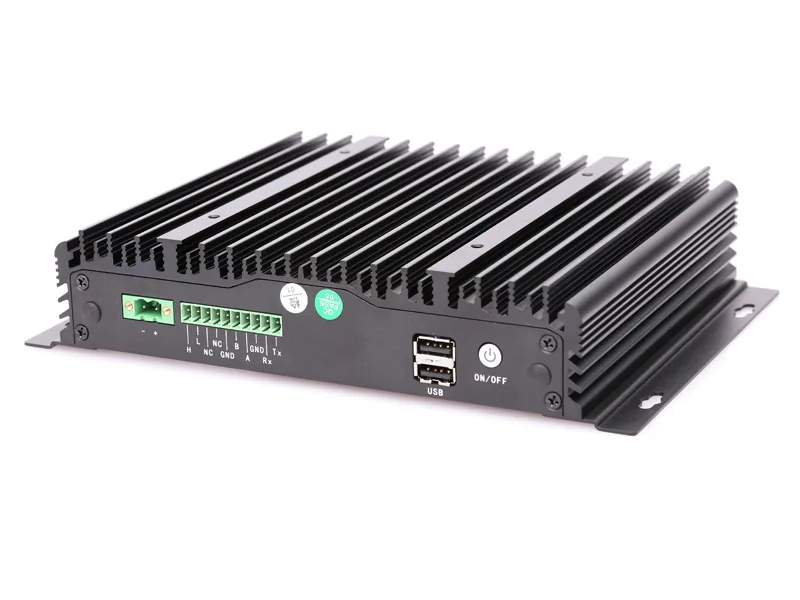

PRODUCT GALLERY
多角度产品图
SPECIFICATIONS
UPC-206E 完整规格表
规格书版本 V1.0 · 更新于 2026-03-20 · 因芯片市场波动，关键芯片可能存在变动，具体以销售确认为准。
核心硬件
| 参数项目 | 规格说明 |
|---|---|
| 处理器 | Intel® Celeron® J1900 |
| 核心数 | 4 |
| 线程 | 4 |
| 频率 | 2.0~2.42 GHz |
| 缓存 | 2 MB L2 Cache |
| TDP | 10W |
| 显示 | Intel HD Graphics |
| 内存 | DDR3L 4~8GB |
| 硬盘 | 1× mSATA SSD |
I/O 接口
| 参数项目 | 规格说明 |
|---|---|
| USB 2.0 | 5 |
| USB 3.0 | 1 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | 1 |
| HDMI | 1 |
| 千兆以太网 | 2 × LAN |
| 音频 | 3.5mm TRRS |
| Wi-Fi（选配） | 双频 2.4G/5G 无线网卡 |
| CAN | 1个CAN BUS总线 |
电源输入
| 参数项目 | 规格说明 |
|---|---|
| 电源接口 | 1排2针可插拔端子，支持 9~36V DC 宽压输入 |
| ATX开关 | 1× ATX 电源开关 |
| 启动模式 | AT/ATX 模式切换（内置） |
产品属性
| 参数项目 | 规格说明 |
|---|---|
| 产品尺寸 | 229（长）×160（宽）×46（高）mm |
| 安装尺寸 | 219（长）×100（宽）mm |
| 产品重量 | 1.4 KG 净重 |
| 外壳材质 | 6061高强度铝合金 |
| 机械结构 | 铝挤型材 + 钣金结构 |
| 安装方式 | 支架安装 / VESA 标准壁挂 |
| 复位开关 | 1× 复位开关 |
| TPM | TPM 2.0 |
| 看门狗 | 支持硬件看门狗 |
| MTBF | 60,000 hrs |
工作环境
| 参数项目 | 规格说明 |
|---|---|
| 工作温度 | 0~60℃（宽温 -40~80℃ 可选） |
| 存储温度 | -10~70℃（宽温 -40~80℃ 可选） |
| 相对湿度 | 10%~90%，无冷凝 |
| 电磁兼容 | CE、FCC（EN 55032 & EN 55035） |
| EMC谐波 | EN IEC 61000-3-2 |
操作系统
| 参数项目 | 规格说明 |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
认证与合规
| 参数项目 | 规格说明 |
|---|---|
| 工厂认证 | ISO9001: 2015 |
| BIOS定制 | BIOS / Boot LOGO / OEM |
I/O LAYOUT
前后面板接口布局
通用型 BOX 紧凑机身，接口按工业现场布线习惯前后分区。

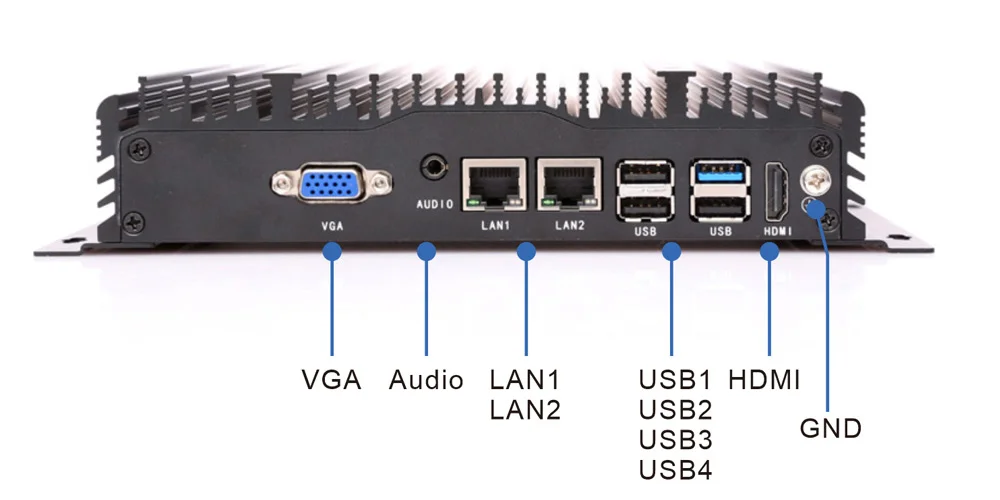

前面板

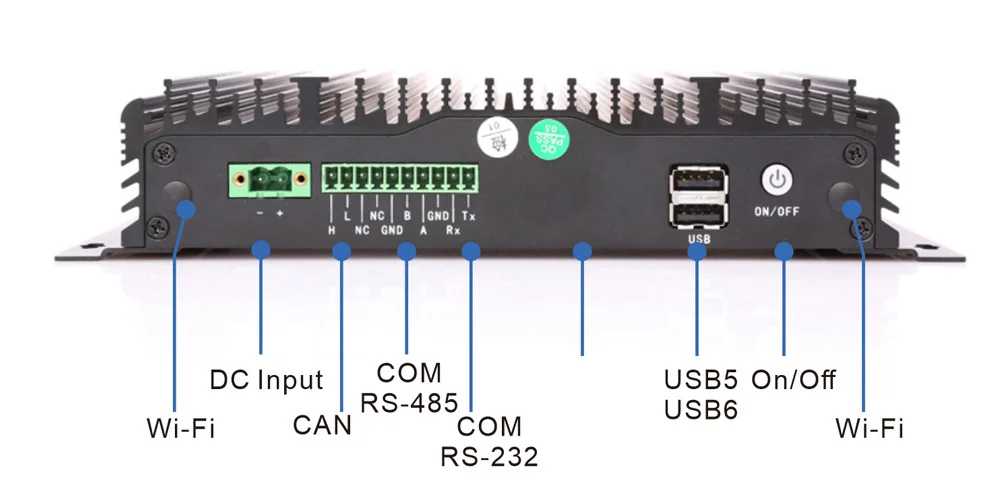

后面板

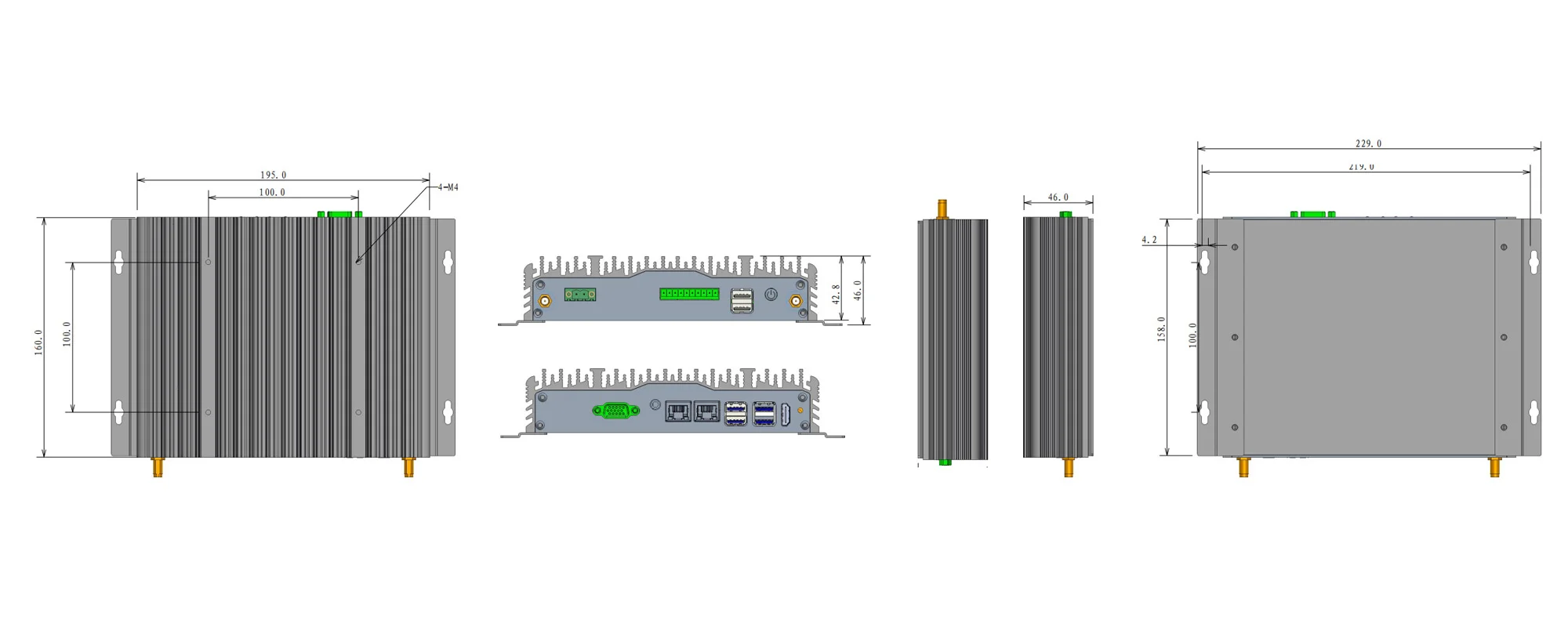

DIMENSIONS
三视图尺寸（mm）
详细尺寸数据请参见规格书或下方三视图。支持 VESA 标准壁挂安装。
ORDERING INFORMATION
订货信息 · Part Number
以下标准配置可直接选型下单；如需定制 CPU / 内存 / 存储 / 接口板，请联系销售。
| 序号 | 料号 (Part Number) | 型号 | 处理器 | 内存 | 存储 |
|---|---|---|---|---|---|
| 01 | C8.02.01.009 | UPC-206E | Intel® Celeron® J1900 | 4GB DDR3 | SSD 128GB |
| 02 | C8.02.01.017 | UPC-206E | Intel® Celeron® J1900 | 4GB DDR3 | SSD 512GB |
| 03 | C8.02.01.019 | UPC-206E | Intel® Celeron® J1900 | 4GB DDR3 | SSD 1TB |
注：因市场波动，CPU 型号、内存、硬盘等关键芯片会存在变动，具体咨询公司业务。

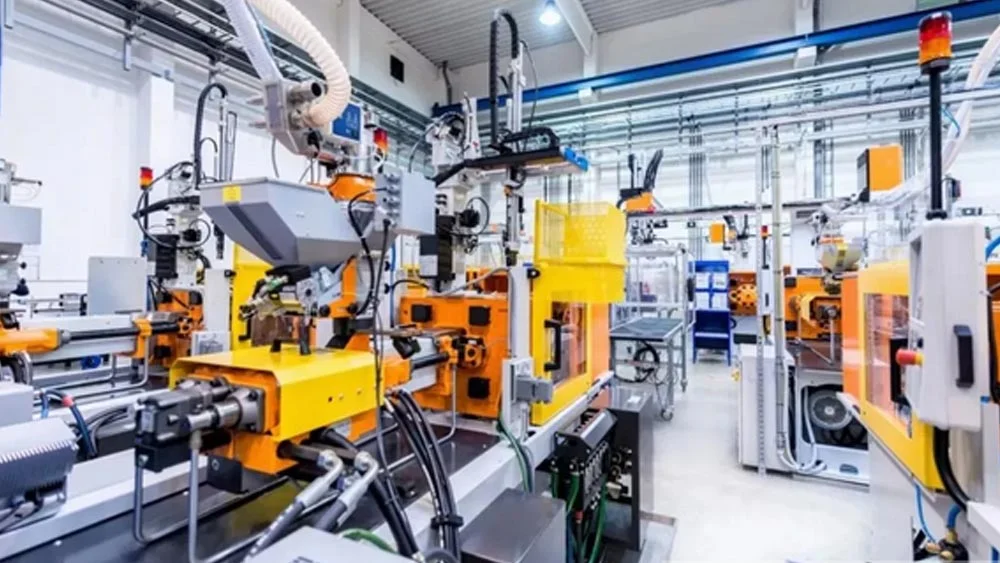

APPLICATIONS
UPC-206E 典型应用场景
基于多接口扩展能力 + 工业级可靠性增强，UPC-206E 在以下 4 类工业现场广泛部署。
CUSTOMIZATION · 同型号定制选项

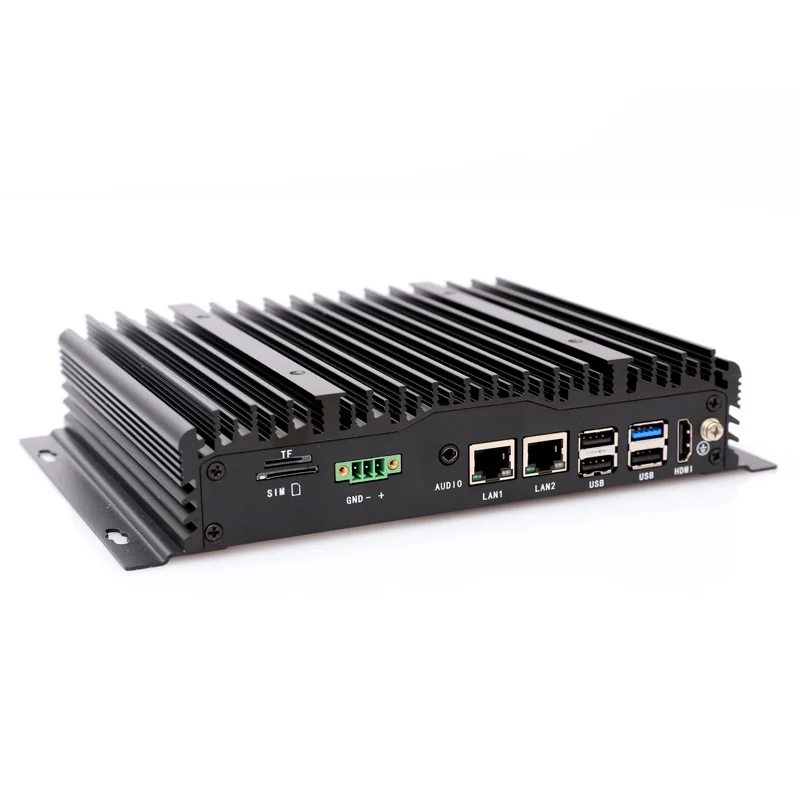

UPC-206E 同尺寸其他定制版本
