第 7 代酷睿核心
Intel® Core™ i3-7100U / i5-7200U / i7-7500U 三档可选。Kaby Lake-U 低功耗设计，7 代酷睿成熟稳定。
UPC-108H · 7TH GEN INTEL® CORE™
面向智能终端与工业控制的第 7 代 Intel® Core™ 无风扇嵌入式计算平台
UPC-108H 7代 i7 模块化通用BOX PC | 无风扇多接口
UPC-108H是一款无风扇工业计算机，搭载英特尔第7代高性能酷睿处理器，性能稳定可靠。配备2个串口、2个千兆网口、6个USB接口，支持HDMI+VGA双显示输出，满足多种工业连接需求。内置4000mAh电池，具备断电保护功能，有效防止突发断电导致的数据丢失。适用于智能终端、无人值守设备、数据采集与控制等关键应用场景。
典型应用场景
7 代i3 / i5 / i7
2× LAN双千兆
DDR48-32GB
9-36V宽压输入
PRODUCT HIGHLIGHTS
UPC-108H 十一项核心特性
从核心算力到工业级防护 — 每项设计都有明确目标。
双千兆以太网
2× Intel 千兆以太网，适配 PLC、SCADA、视觉系统多机协同。低延时低丢包稳定传输。
丰富工业 I/O
USB 3.0/2.0 + RS-232/485 + GbE + HDMI + VGA 多接口组合，覆盖工业控制 / 数据采集 / 显示输出全场景。
Mini-PCIe 无线扩展
1× Mini-PCIe 扩展位，可选 Wi-Fi 双频 / 蓝牙 / 4G / 5G 通信模组，灵活适配现场组网。
9-36V 宽压输入
9-36V DC 宽压输入，凤凰端子或 2-PIN 端子，过压 / 过流 / 反接 / 浪涌四重保护。
FlexCore™ 模块化硬件架构
基于 FlexCore™ 四要素架构：i-Core 智核 + i-Function 功能扩展 + i-Connect 接口 + Smart Thermal 智能温控。统一接口·统一结构·统一电源·自由扩展。
无风扇散热
6061 高强度铝合金一体压铸鳍片散热，零运动部件，免维护、抗尘抗振，工业级长跑。
SafeCore™ 工业级可靠性增强
四重防护机制协同：① 电源防护（过压/过流/反接/浪涌）+ ② 备用电源（智能锂电池断电缓冲）+ ③ 启停控制（来电自启动）+ ④ 系统自恢复（看门狗 + 异常重启）。
硬件级来电自启
独立电源逻辑电路触发开机信号，不依赖 BIOS。断电恢复即重启，无人值守场景持续运行。
6061 铝合金 + VESA 壁挂
6061 高强度铝合金 + 钣金结构，工业级坚固机身。VESA 标准壁挂，TPM 2.0 + 看门狗双重安全。
多 OS 系统支持
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04。BIOS 支持自定义、Boot LOGO、OEM 品牌。
PRODUCT GALLERY

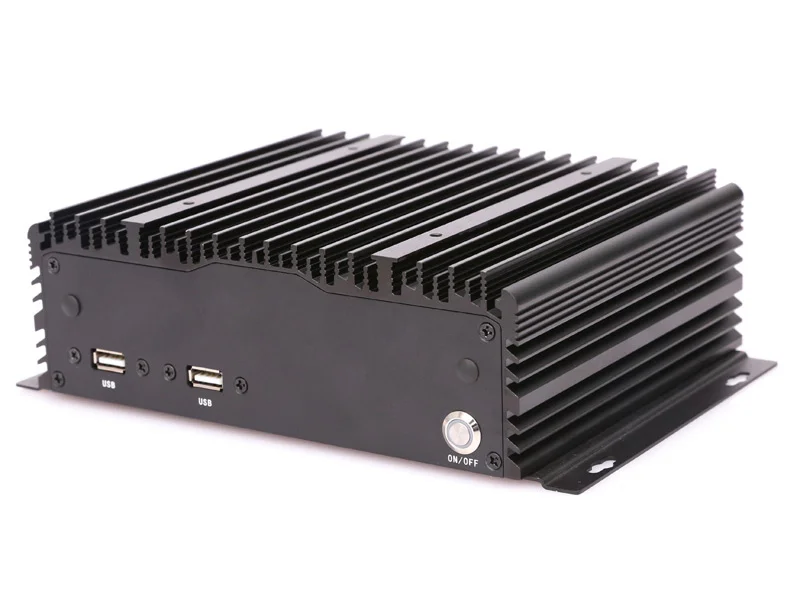

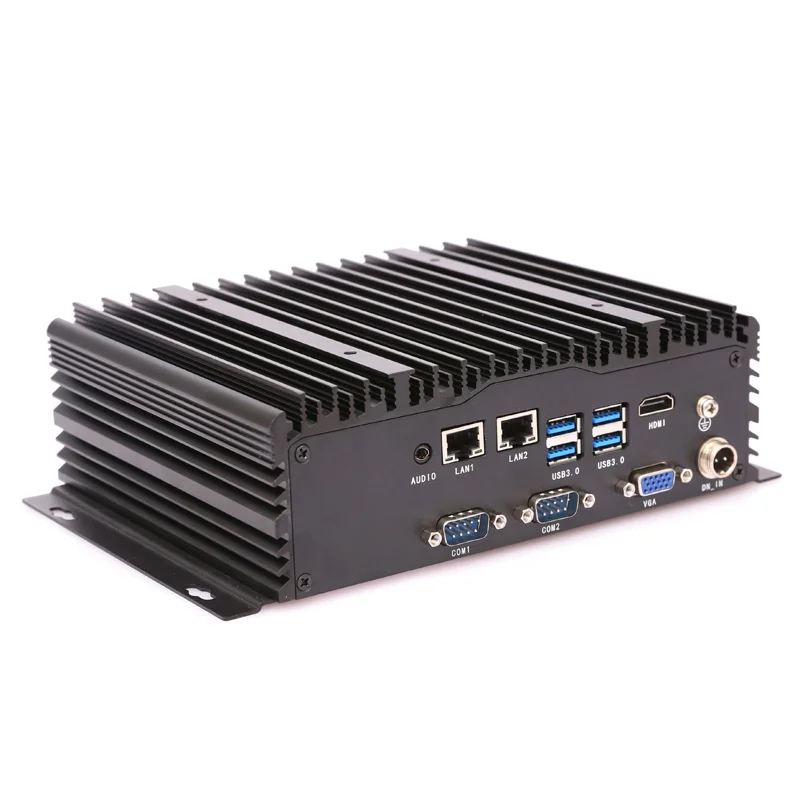

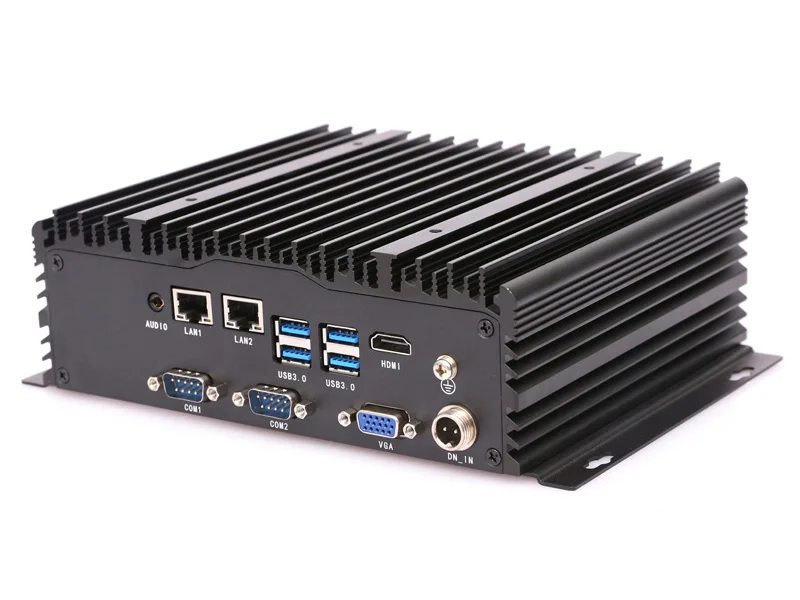

多角度产品图
SPECIFICATIONS
UPC-108H 完整规格表
规格书版本 V1.0 · 更新于 2026-03-20 · 因芯片市场波动，关键芯片可能存在变动，具体以销售确认为准。
核心硬件
| 参数项目 | Intel® Core™ i3-7100U | Intel® Core™ i5-7200U | Intel® Core™ i7-7500U |
|---|---|---|---|
| 处理器 | i3-1215U | i5-1235U | i7-1255U |
| 核心数 | 2 | 4 | 4 |
| 线程 | 4 | 8 | 8 |
| 频率 | 2.4GHz | 2.5~3.1 GHz | 2.7~3.5 GHz |
| 缓存 | 3MB | ||
| TDP | 15W | ||
| 显示 | HD | ||
| 内存 | 4~32GB DDR5 | ||
| 硬盘 | 1 x mSATA SSD + 1 x SATA2.5 inch SSD | ||
I/O 接口
| 参数项目 | 规格说明 |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 2 |
| VGA | 1 |
| HDMI | 1 |
| 千兆以太网 | 2 × Intel I210 |
| 音频 | 3.5mm TRRS |
| Wi-Fi（选配） | 双频 2.4G/5G 无线网卡 |
电源输入
| 参数项目 | 规格说明 |
|---|---|
| 电源接口 | 2pin 航插，支持 9~36V DC 宽压输入 |
| ATX开关 | 1× ATX 电源开关 |
| 启动模式 | AT/ATX 模式切换（内置） |
产品属性
| 参数项目 | 规格说明 |
|---|---|
| 产品尺寸 | 229（长）×160（宽）×68.5（高）mm |
| 安装尺寸 | 319（长）×100（宽）mm |
| 产品重量 | 2.5 KG 净重 |
| 外壳材质 | 6061高强度铝合金 |
| 机械结构 | 铝挤型材 + 钣金结构 |
| 安装方式 | 支架安装 / VESA 标准壁挂 |
| 复位开关 | 1× 复位开关 |
| TPM | TPM 2.0 |
| 看门狗 | 支持硬件看门狗 |
| MTBF | 60,000 hrs |
工作环境
| 参数项目 | 规格说明 |
|---|---|
| 工作温度 | -0~60℃（宽温 -40~80℃ 可选） |
| 存储温度 | -10~70℃（宽温 -40~80℃ 可选） |
| 相对湿度 | 10%~90%，无冷凝 |
| 电磁兼容 | CE、FCC（EN 55032 & EN 55035） |
| EMC谐波 | EN IEC 61000-3-2 |
操作系统
| 参数项目 | 规格说明 |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
认证与合规
| 参数项目 | 规格说明 |
|---|---|
| 工厂认证 | ISO9001: 2015 |
| BIOS定制 | BIOS / Boot LOGO / OEM |
I/O LAYOUT
前后面板接口布局
通用型 BOX 紧凑机身，接口按工业现场布线习惯前后分区。

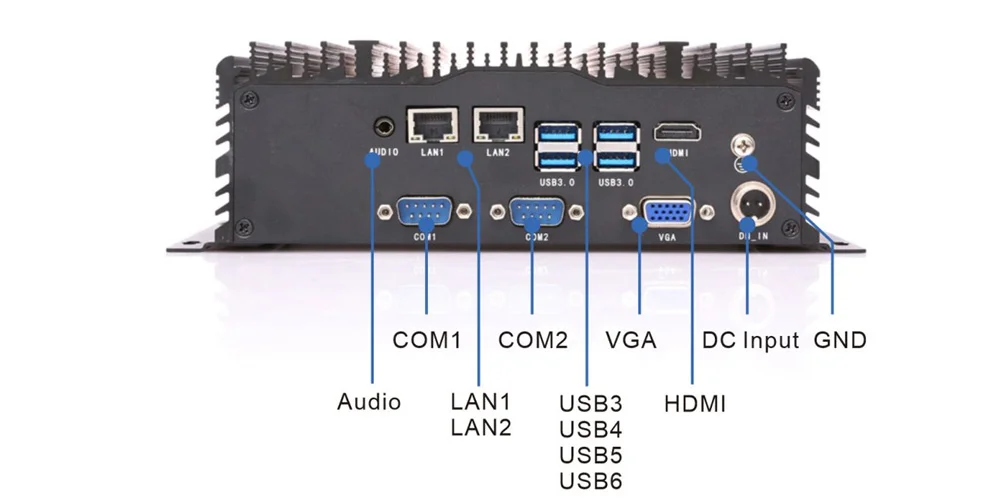

前面板

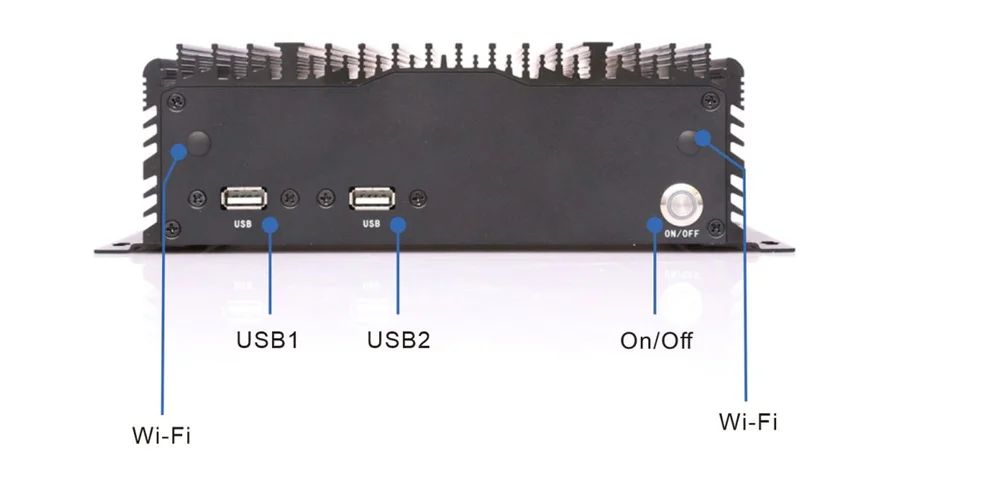

后面板
DIMENSIONS

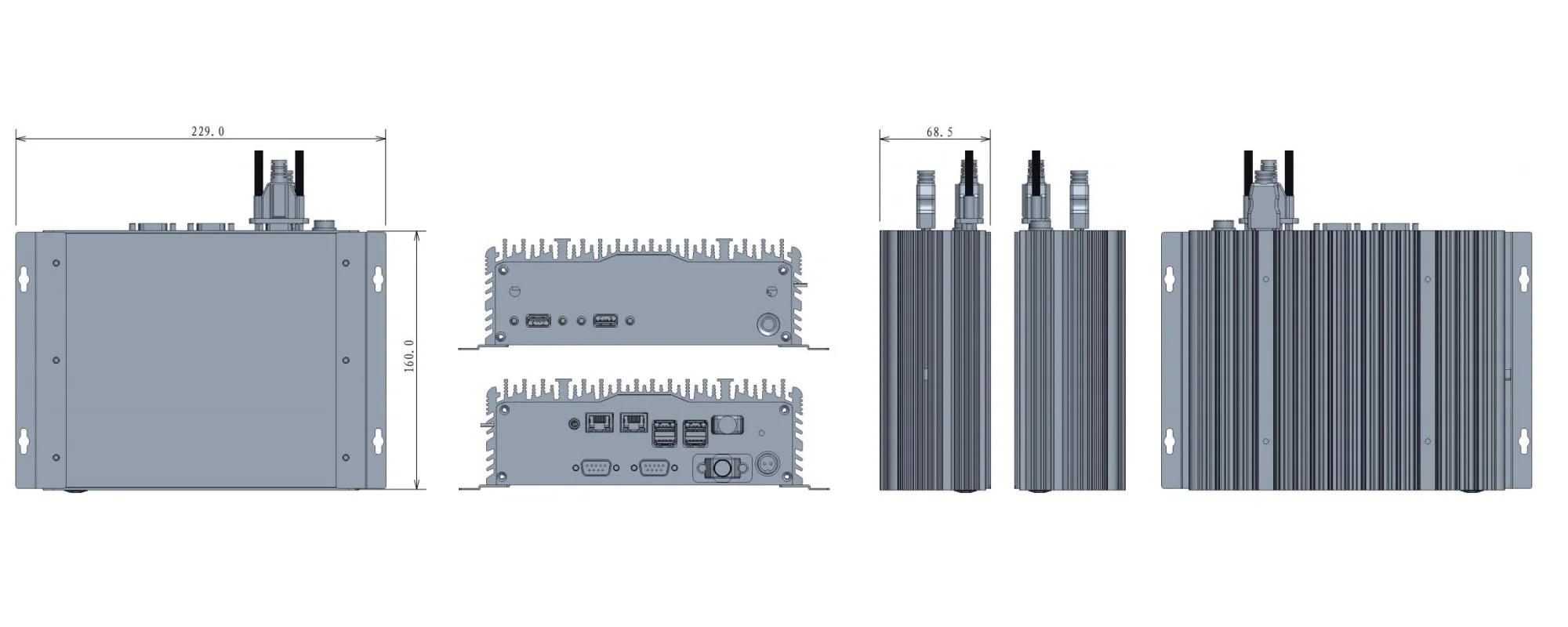

三视图尺寸（mm）
详细尺寸数据请参见规格书或下方三视图。支持 VESA 标准壁挂安装。
ORDERING INFORMATION
订货信息 · Part Number
以下标准配置可直接选型下单；如需定制 CPU / 内存 / 存储 / 接口板，请联系销售。
| 序号 | 料号 (Part Number) | 型号 | 处理器 | 内存 | 存储 |
|---|---|---|---|---|---|
| 01 | / | UPC-108H | Intel® Core™ i3-7100U | 8GB DDR3 | SSD 128GB |
| 02 | / | UPC-108H | Intel® Core™ i5-7200U | 8GB DDR3 | SSD 512GB |
| 03 | / | UPC-108H | Intel® Core™ i7-7500U | 8GB DDR3 | SSD 256GB |
| 04 | / | UPC-108H | Intel® Core™ i7-7600U | 16GB DDR3 | SSD 256GB |
注：因市场波动，CPU 型号、内存、硬盘等关键芯片会存在变动，具体咨询公司业务。
APPLICATIONS
UPC-108H 典型应用场景
基于多接口扩展能力 + 工业级可靠性增强，UPC-108H 在以下 4 类工业现场广泛部署。
UPC-108H 选型咨询
告诉我们项目背景、I/O 与电源需求、批量采购数量，工程师将在 24 小时内回复完整规格书 + 报价单 + 样机评估方案。
