第 10 代酷睿核心
Intel® Core™ i3-10110U / i5-10210U / i7-10510U 三档可选。U 系列低功耗设计，性能与能耗双兼顾。
UPC-309C · 10TH GEN + BUILT-IN 4G
面向交通监控、能源管理与无人值守场景的第 10 代 Intel® Core™ 内置 4G 无风扇工控平台
UPC-309C 10代 i7 模块化通用BOX PC | 内置4G 无人值守
UPC-309C是一款无风扇高性能工业计算机，搭载英特尔第10代酷睿处理器，具备强劲算力与稳定性能。整机配备4个USB接口、2个千兆网口、4个COM串口、HDMI显示输出和1个TF外置卡槽，内置4G全网通通信模块，支持远程数据传输。适用于交通监控、能源管理、桥梁监测、无人值守终端等需要高性能计算与无线通信的工业应用场景。
典型应用场景
内置 4G全网通 LTE
10 代i3 / i5 / i7
2× LAN双千兆
9-36V宽压输入
PRODUCT HIGHLIGHTS
UPC-309C 十一项核心特性
从核心算力到工业级防护 — 每项设计都有明确目标。
内置 4G LTE 全网通
整机集成 4G LTE 全网通模组 + SIM 卡槽，免外接 DTU 即可上行数据。适用偏远站点、无人值守、远程监测场景。
双千兆以太网
2× Intel 千兆以太网，适配 PLC、SCADA、视觉系统多机协同。低延时低丢包稳定传输。
丰富工业 I/O
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + HDMI + VGA 双显输出 + 音频。多串口高密度布局。
9-36V 宽压输入
9-36V DC 宽压输入，凤凰端子或 2-PIN 端子，过压 / 过流 / 反接 / 浪涌四重保护。
FlexCore™ 模块化硬件架构
基于 FlexCore™ 四要素架构：i-Core 智核 + i-Function 功能扩展 + i-Connect 接口 + Smart Thermal 智能温控。统一接口·统一结构·统一电源·自由扩展。
无风扇散热
6061 高强度铝合金一体压铸鳍片散热，零运动部件，免维护、抗尘抗振，工业级长跑。
SafeCore™ 工业级可靠性增强
四重防护机制协同：① 电源防护（过压/过流/反接/浪涌）+ ② 备用电源（智能锂电池断电缓冲）+ ③ 启停控制（来电自启动）+ ④ 系统自恢复（看门狗 + 异常重启）。
硬件级来电自启
独立电源逻辑电路触发开机信号，不依赖 BIOS。断电恢复即重启，无人值守场景持续运行。
6061 铝合金 + VESA 壁挂
6061 高强度铝合金 + 钣金结构，工业级坚固机身。VESA 标准壁挂，TPM 2.0 + 看门狗双重安全。
多 OS 系统支持
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04。BIOS 支持自定义、Boot LOGO、OEM 品牌。

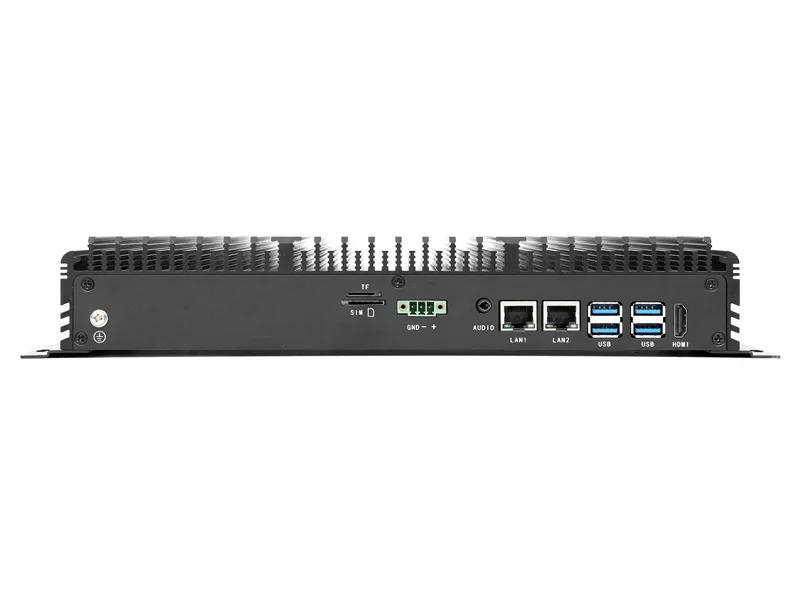

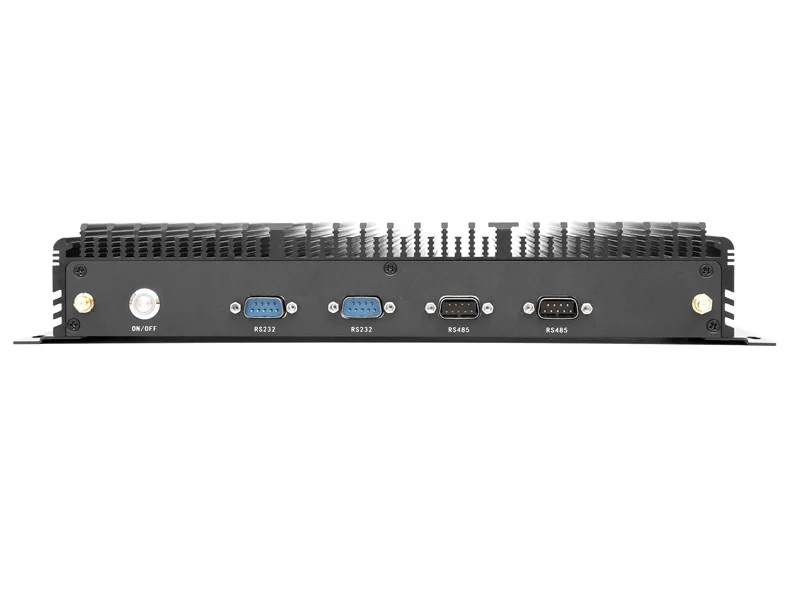

PRODUCT GALLERY
多角度产品图
SPECIFICATIONS
UPC-309C 完整规格表
规格书版本 V1.0 · 更新于 2026-03-20 · 因芯片市场波动，关键芯片可能存在变动，具体以销售确认为准。
核心硬件
| 参数项目 | Intel® Core™ i3-10110U | Intel® Core™ i5-10210U | Intel® Core™ i7-10510U |
|---|---|---|---|
| 处理器 | i3-10110U | i5-10210U | i7-10510U |
| 核心数 | 2 | 4 | 4 |
| 线程 | 4 | 8 | 8 |
| 频率 | 2.1~4.1 GHz | 1.6~4.2 GHz | 1.8~4.9 GHz |
| 缓存 | 4MB | 6MB | 8MB |
| TDP | 15W | ||
| 显示 | Intel UHD Graphics 620 | ||
| 内存 | 4~32GB DDR4 | ||
| 硬盘 | 1× M.2 SSD + 1× M.2 NVMe | ||
I/O 接口
| 参数项目 | 规格说明 |
|---|---|
| USB 3.0 | 4 |
| RS232 | 2 |
| RS485 | 2 |
| HDMI | 1 |
| 千兆以太网 | 2 × Intel I210 |
| 音频 | 3.5mm TRRS |
| Wi-Fi（选配） | 双频 2.4G/5G 无线网卡 |
| 4G | 1 × 4G全网通 |
| TF | 1 × TF |
电源输入
| 参数项目 | 规格说明 |
|---|---|
| 电源接口 | 1排3针可插拔端子，支持 9~36V DC 宽压输入 |
| ATX开关 | 1× ATX 电源开关 |
| 启动模式 | AT/ATX 模式切换（内置） |
产品属性
| 参数项目 | 规格说明 |
|---|---|
| 产品尺寸 | 337（长）×160（宽）×53.2（高）mm |
| 安装尺寸 | 320（长）×100（宽）mm |
| 产品重量 | 3.2 KG 净重 |
| 外壳材质 | 6061高强度铝合金 |
| 机械结构 | 铝挤型材 + 钣金结构 |
| 安装方式 | 支架安装 / VESA 标准壁挂 |
| 复位开关 | 1× 复位开关 |
| TPM | TPM 2.0 |
| 看门狗 | 支持硬件看门狗 |
| MTBF | 60,000 hrs |
工作环境
| 参数项目 | 规格说明 |
|---|---|
| 工作温度 | 0~60℃（宽温 -40~80℃ 可选） |
| 存储温度 | -10~70℃（宽温 -40~80℃ 可选） |
| 相对湿度 | 10%~90%，无冷凝 |
| 电磁兼容 | CE、FCC（EN 55032 & EN 55035） |
| EMC谐波 | EN IEC 61000-3-2 |
操作系统
| 参数项目 | 规格说明 |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
认证与合规
| 参数项目 | 规格说明 |
|---|---|
| 工厂认证 | ISO9001: 2015 |
| BIOS定制 | BIOS / Boot LOGO / OEM |
I/O LAYOUT
前后面板接口布局
通用型 BOX 紧凑机身，接口按工业现场布线习惯前后分区。

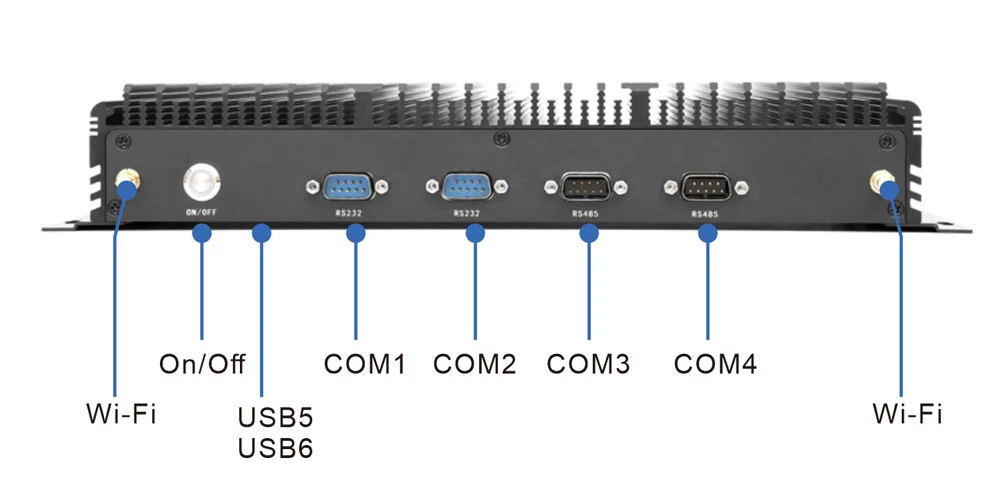

前面板

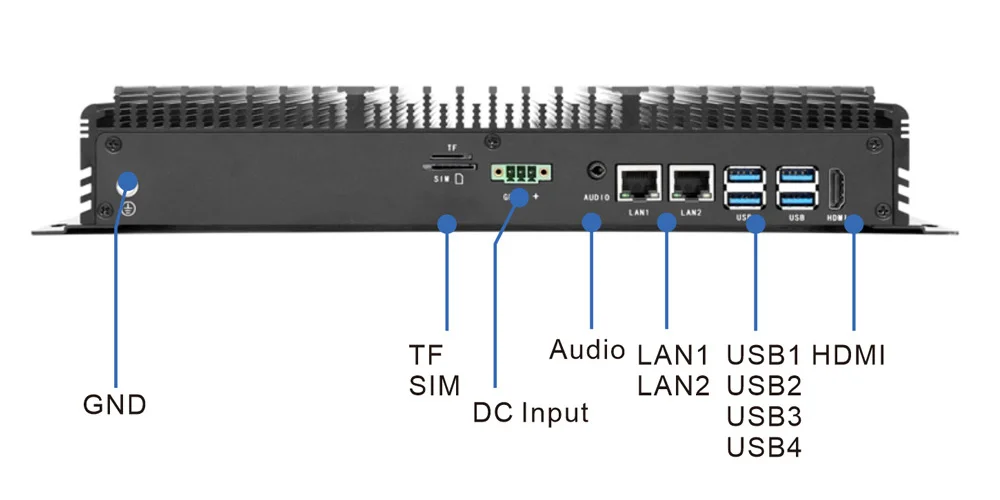

后面板
DIMENSIONS
三视图尺寸（mm）
详细尺寸数据请参见规格书或下方三视图。支持 VESA 标准壁挂安装。
ORDERING INFORMATION
订货信息 · Part Number
以下标准配置可直接选型下单；如需定制 CPU / 内存 / 存储 / 接口板，请联系销售。
| 序号 | 料号 (Part Number) | 型号 | 处理器 | 内存 | 存储 |
|---|---|---|---|---|---|
| 01 | C8.03.03.017 | UPC-309C | Intel® Core™ i3-10710U | 16GB DDR4 | SSD 512GB |
注：因市场波动，CPU 型号、内存、硬盘等关键芯片会存在变动，具体咨询公司业务。
APPLICATIONS
UPC-309C 典型应用场景
基于多接口扩展能力 + 工业级可靠性增强，UPC-309C 在以下 4 类工业现场广泛部署。
CUSTOMIZATION · 同型号定制选项
UPC-309C 同尺寸其他定制版本
UPC-309C（10 代 i7 4G 远程版）项目场景不匹配？同 FlexCore™ 模块化基础上可选其他定制配置，按实际接口 / 通信 / 可靠性需求对位选型。
📞 还有其他定制需求？接口数量调整 / CPU 平台升级 / 不同电源 / OEM 贴牌 ── 联系销售工程师给出定制方案与报价。需要 GPIO 光耦隔离的信号采集场景？看 UPC-209B 10 代 i7 + GPIO 光耦版 →
UPC-309C 选型咨询
告诉我们项目背景、I/O 与电源需求、批量采购数量，工程师将在 24 小时内回复完整规格书 + 报价单 + 样机评估方案。
