WPC-S1562A-S · 15" P-CAP · IP69K 前面板 · INTEL® CELERON® J1900

15 寸 P-CAP 10 点电容触控 + 304/316 不锈钢前面板 IP69K 防护 + 嵌入式控制台面板安装的 Intel^® Celeron^® J1900 洁净工业触控一体机

WPC-S1562A-S 15寸 IP69K 嵌入式不锈钢洁净HMI | J1900 四核

Name: WPC-S1562A-S 15寸 IP69K 嵌入式不锈钢洁净HMI | J1900 四核
Brand: CESIPC 科拉德
SKU: WPC-S1562A-S

WPC-S1562A-S 是一款面向食品加工、乳制品、制药及洁净清洗区域的 15 英寸嵌入式洁净型工业平板电脑。产品采用 SUS304 不锈钢前框嵌入式结构，可配合设备柜体或产线机台安装，实现设备整体 IP69K 防护能力，可承受高温高压水冲洗、泡沫清洁及频繁消毒作业。相比全不锈钢整机方案，该方案更具成本优势，适合批量设备集成、洁净产线升级及高频清洗环境下的人机交互应用，是洁净区域数字化部署的高性价比解决方案。

典型应用场景

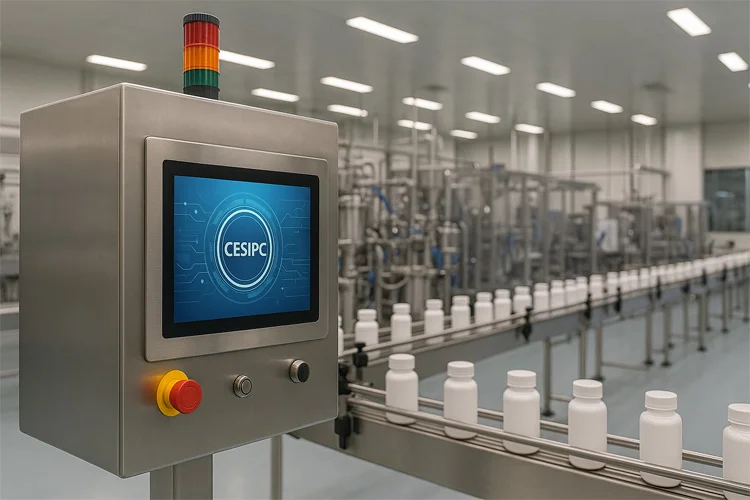

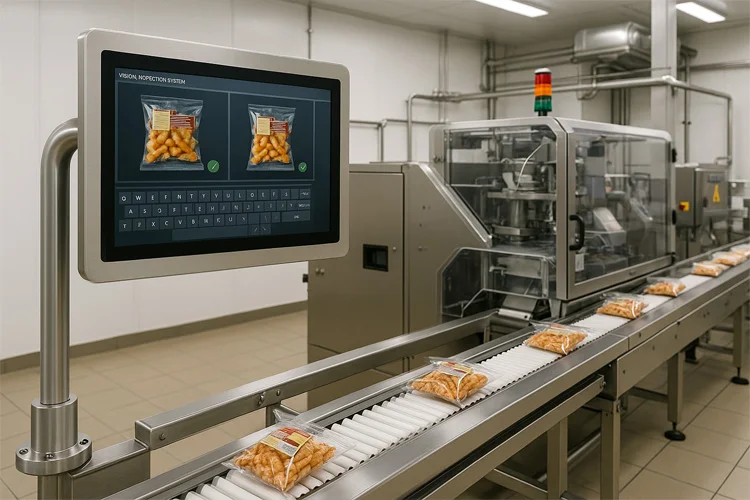

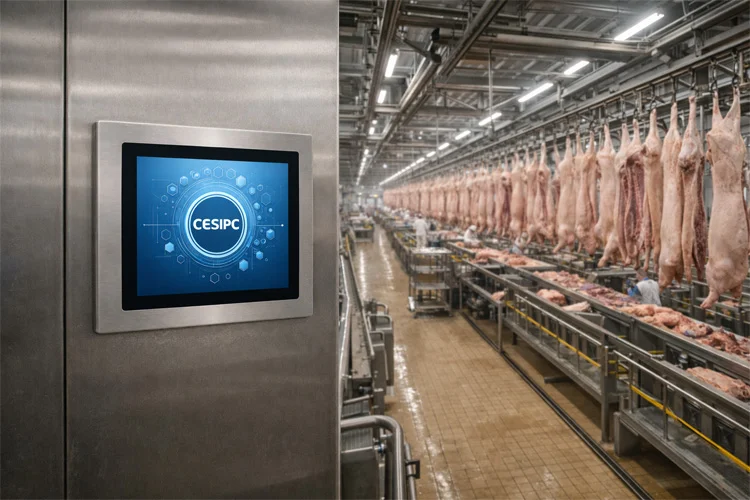

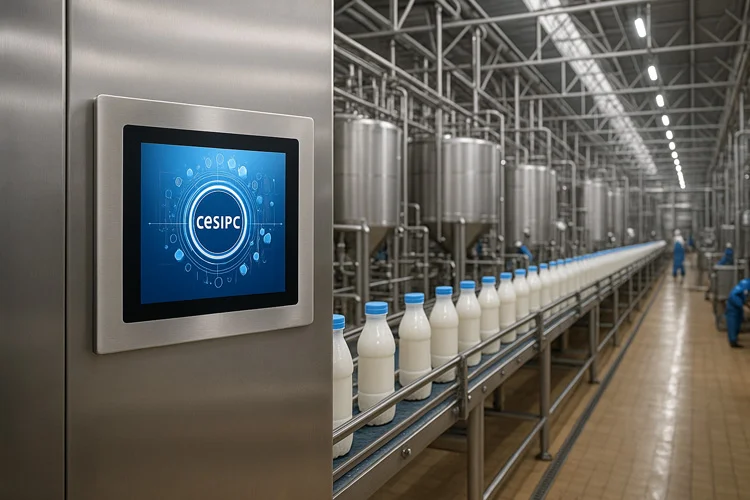

▪ 肉联厂生产线 🥛 乳制品生产线 ▪ 药品生产线 ▪ 智能包装和视觉检测设备

15"4:3 P-CAP 触控

IP69K前面板高压热水

嵌入式控制台面板安装

9-36V宽压输入

询价 / 索取规格书下载产品 PDF

PRODUCT HIGHLIGHTS · S CLASS · IP69K FRONT

WPC-S1562A-S 十一项核心特性

不锈钢前面板 IP69K + 嵌入式控制台安装 + 性价比优于全封闭 G 级 — 90% 洁净场景的最优选。

IP69K 前面板高压热水冲洗

304 / 316 不锈钢前面板 IP69K 防护，可耐受 80°C / 100 bar 高压热水直接冲洗。前面板符合 EHEDG / 3-A 卫生标准，每日深度清洁无忧。机身后部正常 I/O 不在湿区，整机性价比优于全封闭 G 级。

洁净室嵌入式控制台安装

嵌入式面板安装设计：前面板嵌入控制柜 / 洁净室隔墙 / 设备本体面板，仅前面板暴露于湿洗区，后部接线在干区维护。VESA 100×100 标准开孔，覆盖工业控制台 / 洁净室触控屏 / 设备 HMI 工位。

304 / 316 不锈钢前面板

304 / 316 食品级不锈钢前面板，无藏污纳垢缝隙。表面镜面拉丝处理，抗腐蚀、抗化学清洁剂（次氯酸、过氧化氢、季铵盐），长期接触盐水 / 酸碱不锈蚀。可选 316 升级以应对沿海高盐场景。

15" P-CAP 10 点 · 湿手 / 戴手套

投射式电容触控（P-CAP），10 点多点触控，支持湿手触控、戴手套操作。XGA TFT LED LCD 1024 × 768 工业屏，300-350 cd/m² 标准亮度（高亮 500-1000 nits 可定制），AG 防眩光，50,000 小时背光寿命。

Bay Trail-D J1900 经济型

Intel® Celeron® J1900 4C4T，2.0 GHz 基频。原生支持 Windows 7，旧系统兼容场景首选。

食品 / 制药 GMP · HACCP 合规

FDA 食品级材料 + ISO 22000 食品安全管理体系兼容。适用 GMP 制药生产线 / HACCP 食品安全管理体系 / 3-A 乳制品标准等关键合规场景。

性价比优于全封闭 G 级

前面板 IP69K + 嵌入式安装 = 满足 90% 洁净场景需求。后部接线在干区，整机成本比 G 级全封闭低约 30%，是控制台嵌入式部署的最优选。

后部干区丰富工业 I/O

机身后部位于控制柜内 / 干区，配备常规工业 I/O：4× USB 3.0 + 2× USB 2.0 + 4× COM + 2× GbE + HDMI + VGA + 音频。无需航空级密封接头，运维与扩展更方便。

9-36V 宽压凤凰端子

3-pin 凤凰可插拔端子，9-36V DC 宽压输入。过压 / 过流 / 反接 / 浪涌四重保护。适配 24V 工业 PLC 直供 / 12V 车载场景。

FlexCore™ 模块化硬件架构

基于 FlexCore™ 四要素架构：i-Core 智核 + i-Function 功能扩展 + i-Connect 接口 + Smart Thermal 智能温控。屏体长期可保，主板按需升级。

SafeCore™ + Win 7 兼容

四重防护机制协同（电源防护 + 备用电源 + 启停控制 + 系统自恢复）。原生支持 Windows 7，同时兼容 Win 10 / Ubuntu / CentOS，满足制药旧版 MES 系统兼容需求。

PRODUCT GALLERY

多角度产品图

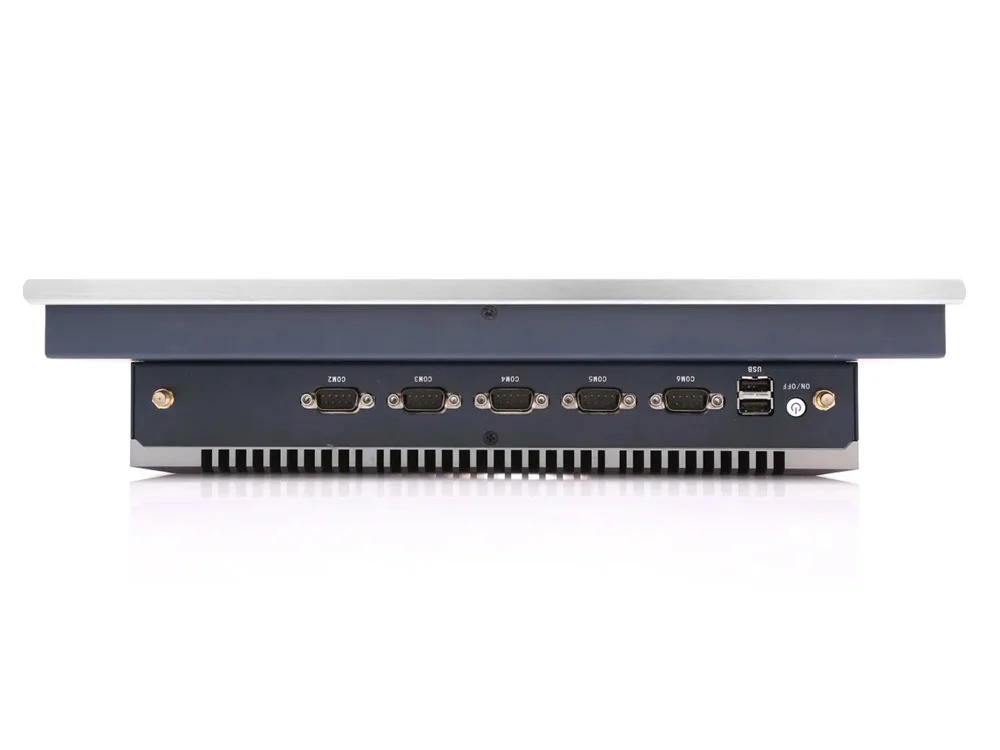

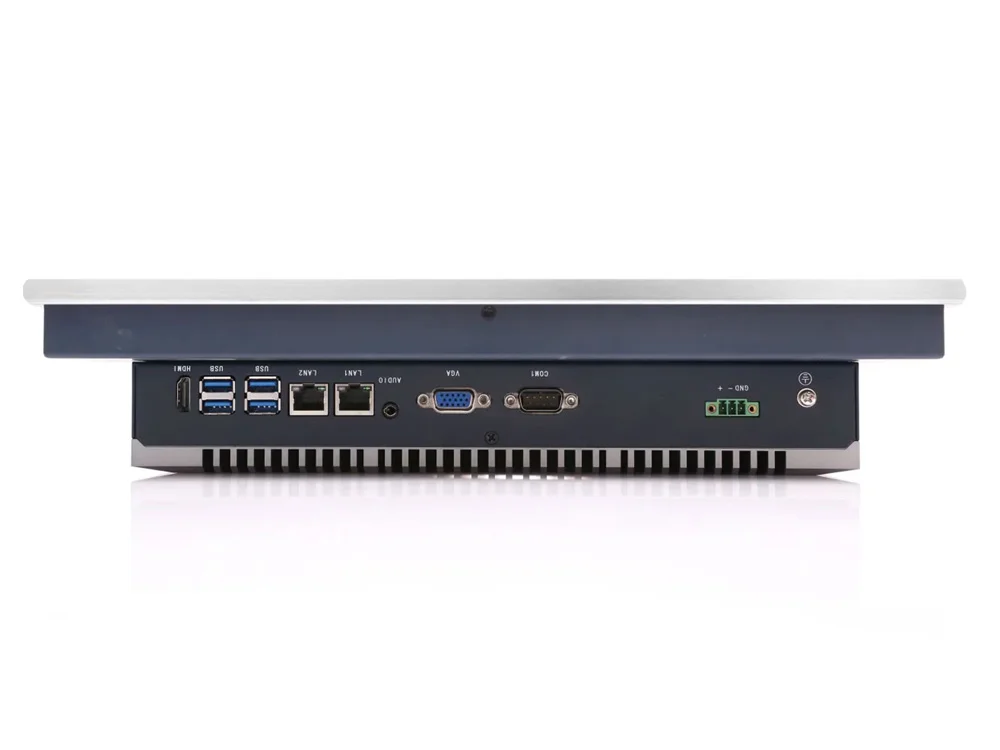

WPC-S1562A-S 嵌入式洁净工业平板（S级 / IP69K前面板） - 产品细节实拍图 — 侧视 + 嵌入式安装结构

SPECIFICATIONS

WPC-S1562A-S 完整规格表

规格书版本 V1.0 · 更新于 2026-03-20 · 因芯片市场波动，关键芯片可能存在变动，具体以销售确认为准。

核心硬件

参数项目	规格说明
处理器	Intel® Celeron® J1900
核心数	4
线程	4
频率	2.0~2.42 GHz
缓存	2 MB L2 Cache
TDP	10W
显卡	Intel HD Graphics
内存	DDR3L 4~8 GB
硬盘	1× mSATA SSD

I/O 接口

参数项目	规格说明
USB	1×USB3.0，5×USB2.0
RS232	4
RS485	2
千兆以太网	2 × RJ45（10/100/1000Mbps）
音频	3.5mm TRRS
显示输出	HDMI OUT （ VGA OUT 选配）
Wi-Fi（选配）	双频 2.4G/5G 无线网卡，蓝牙

电源输入

参数项目	规格说明
电源接口	1排3针可插拔端子，支持 9~36V DC 宽压输入
POWER开关	1× ATX 电源开关
启动模式	AT/ATX 模式切换（内置）

产品属性

参数项目	规格说明
产品尺寸	349.9(长)×283.9(宽)×75.1(厚)mm
产品重量	6.2 KG 净重
外壳材质	SUS304 不锈钢
机械结构	钣金结构
安装方式	嵌入式面板安装 / VESA 100×100 壁挂
复位开关	1× 复位开关
看门狗	支持硬件看门狗
MTBF	50,000 hrs

工作环境

参数项目	规格说明
工作温度	0~60℃（宽温 -40~80℃ 可选）
存储温度	-10~70℃（宽温 -40~80℃ 可选）
相对湿度	10%~90%，无冷凝
电磁兼容	CE、FCC（EN 55032 & EN 55035）
EMC谐波	EN IEC 61000-3-2

触摸与显示

参数项目	规格说明
显示尺寸	15" (4:3)
显示类型	XGA TFT LED LCD
分辨率	1024 × 768
色彩数	16.2M
亮度	350 cd/m²
对比度	1000:1
背光寿命	50,000 hrs
触摸方式	投射式电容触控（P-CAP），10点
触摸防护	IP65（前面板）

操作系统

参数项目	规格说明
Windows	Windows 7 / Windows 10 / Windows 11
Linux	Ubuntu 16.04 / 18.04 / 20.04 / 22.04

认证与合规

参数项目	规格说明
工厂认证	ISO9001: 2015
BIOS定制	BIOS / Boot LOGO / OEM

I/O LAYOUT

前后面板接口布局

前面板 IP69K 不锈钢面板嵌入控制台，后部位于控制柜内 / 干区，配备标准工业 I/O 便于扩展和维护。

侧 / 顶面板

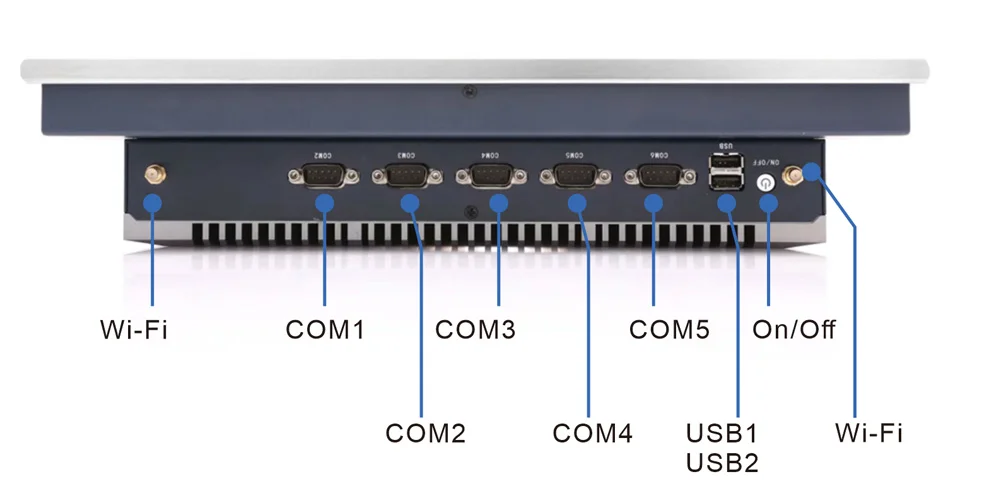

WPC-S1562A-S 嵌入式洁净工业平板（S级 / IP69K前面板） - 前面板 I/O 接口布局图

底 / 后面板

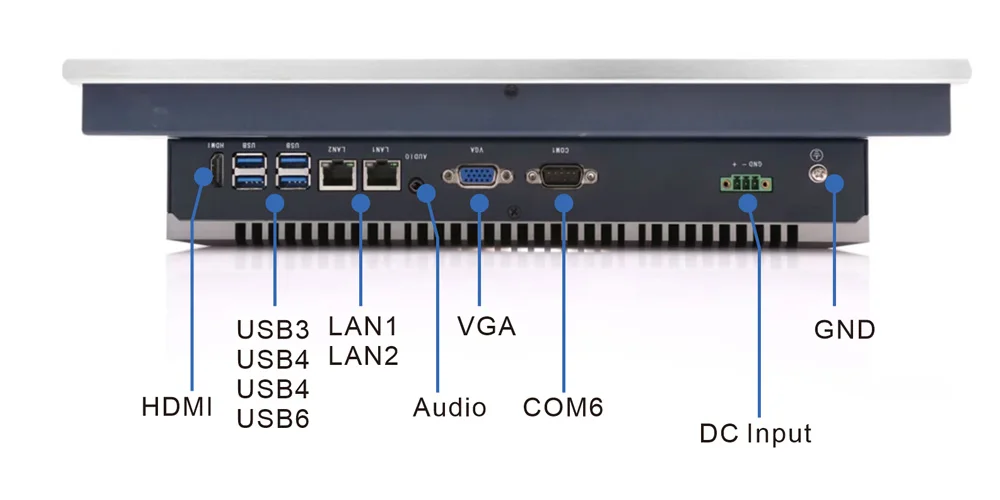

WPC-S1562A-S 嵌入式洁净工业平板（S级 / IP69K前面板） - 后面板 I/O 接口布局图

DIMENSIONS

三视图尺寸（mm）

15 寸标准开孔尺寸 · 嵌入式控制台面板安装 + VESA 100×100 可选辅助。

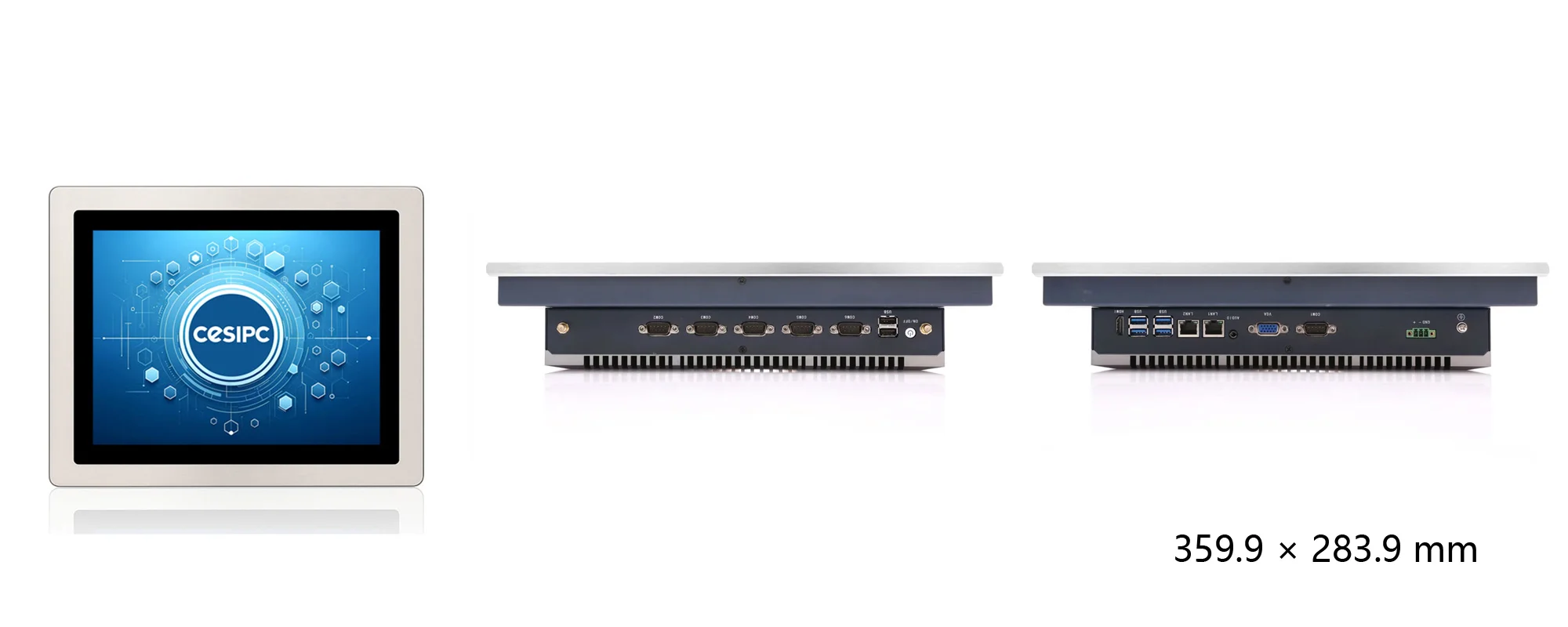

WPC-S1562A-S 嵌入式洁净工业平板（S级 / IP69K前面板） - 三视图尺寸图（mm）

ORDERING INFORMATION

订货信息 · Part Number

不锈钢材质（304 / 316）、嵌入式开孔尺寸、3-A / EHEDG 认证按项目定制，请联系销售确认。

序号	料号 (Part Number)	型号	处理器 + 触摸屏	内存	存储
01	`C5.02.08.058`	WPC-S1562A-S	Intel® Celeron® J1900，15" P-CAP	4GB DDR3	SSD 128GB
03	`C5.02.08.059`	WPC-S1562A-S	Intel® Celeron® J1900，15" P-CAP	8GB DDR3	SSD 256GB
