21.5" P-CAP 电容触控 + 10 点
投射式电容触控（P-CAP），10 点多点触控，FHD TFT LED LCD 1920 × 1080，300-350 cd/m² 标准工业屏（高亮 500-1000 nits 可定制）。50,000 小时背光寿命。
UTC-W2192E · 21.5" P-CAP MULTI-TOUCH · INTEL® CORE™ I7-7560U
21.5 寸宽屏 P-CAP 10 点电容触控 + IP65 前面板的Intel® Core™ i7-7560U 模块化工业触控一体机 · 抽水蓄能本地监控（E 增强型）
UTC-W2192E i7-7560U 21.5寸多点触控模块化一体机 | P-CAP + FlexCore™
UTC-W2192E 是一款 21.5 寸工业触控一体机，面向工业控制、能源电力、轨道交通、仓储物流等现场应用打造。整机采用 21.5 英寸 16:9 Full HD 显示屏，搭载 Intel® Core™ i3 / i5 / i7 处理器，配备丰富工业接口与触控交互能力，可满足设备控制、信息显示、数据采集与现场人机交互需求。产品支持双电源冗余供电，适用于电力自动化、变电站监控、能源管理等对连续运行要求较高的场景，是关键工业现场稳定部署的可靠解决方案。
典型应用场景
21.5"16:9 FHD
i7-7560UIris Plus 显卡
增强型扩展接口升级
9-36V宽压输入
PRODUCT HIGHLIGHTS
UTC-W2192E 十一项核心特性
抽水蓄能本地监控（E 增强型） · FlexCore™ 模块化 · SafeCore™ 可靠性增强 — 工业 HMI 与现场可视化场景。

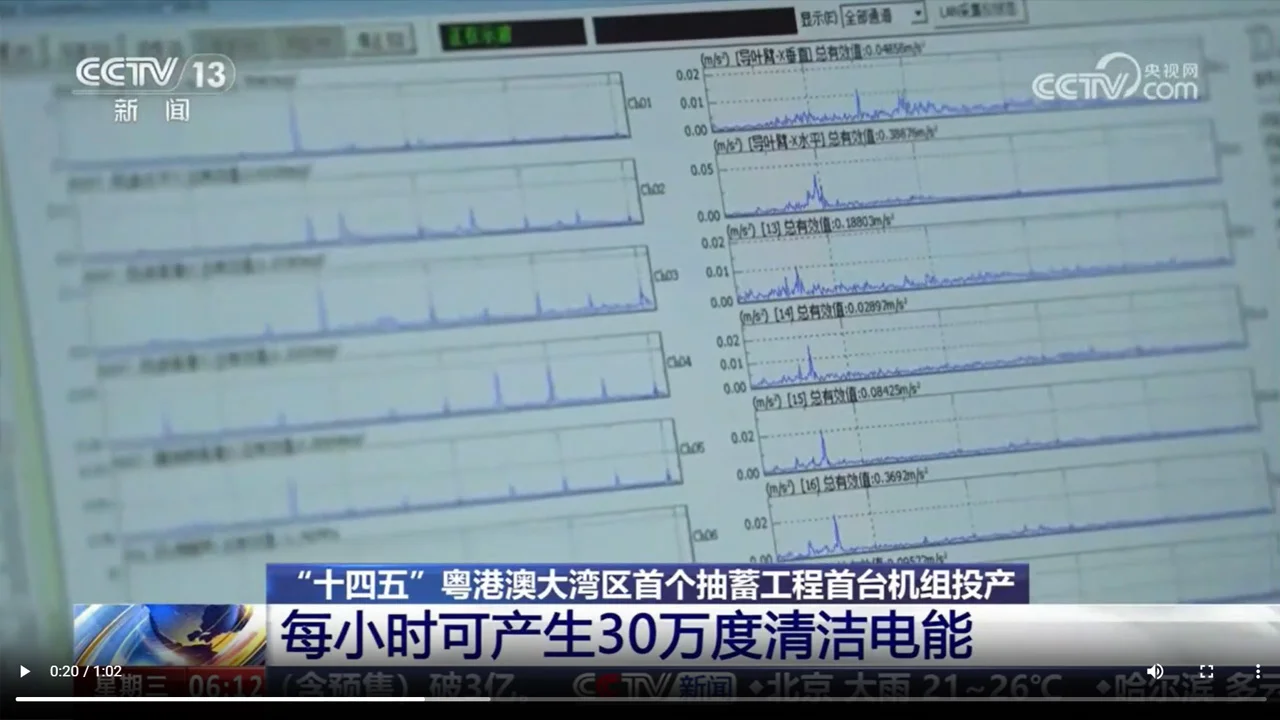

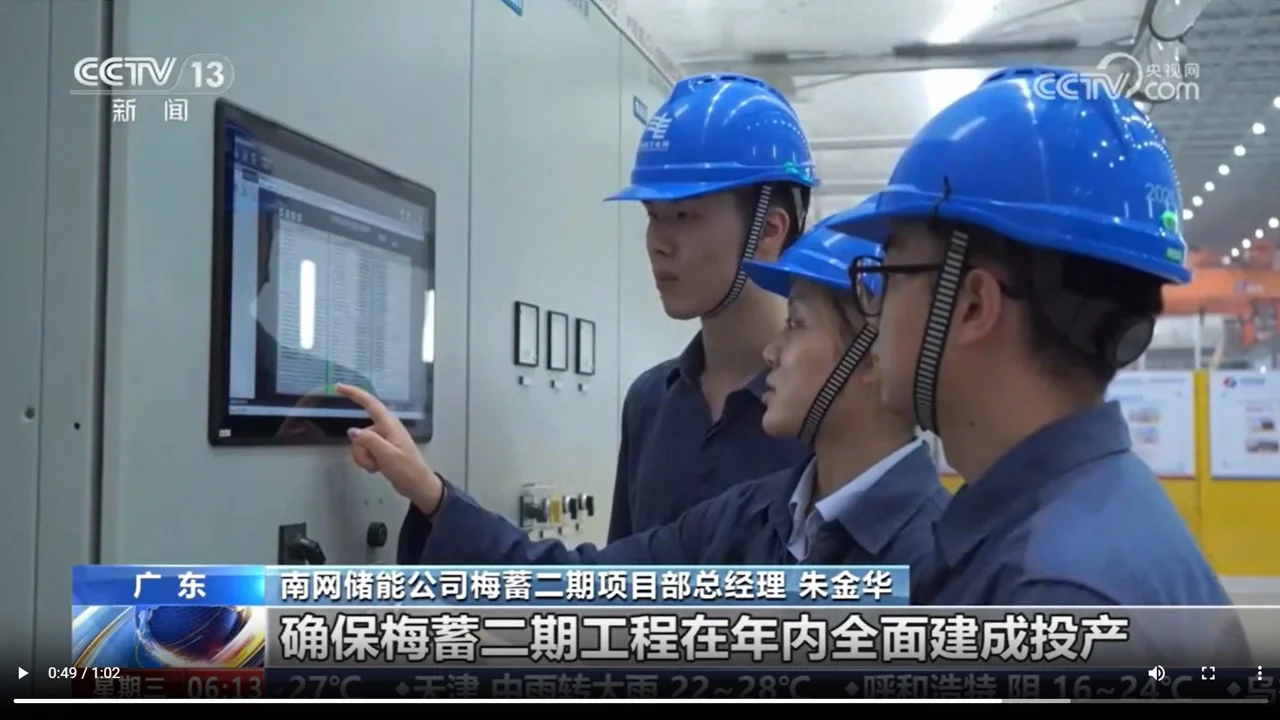

抽水蓄能本地监控专用

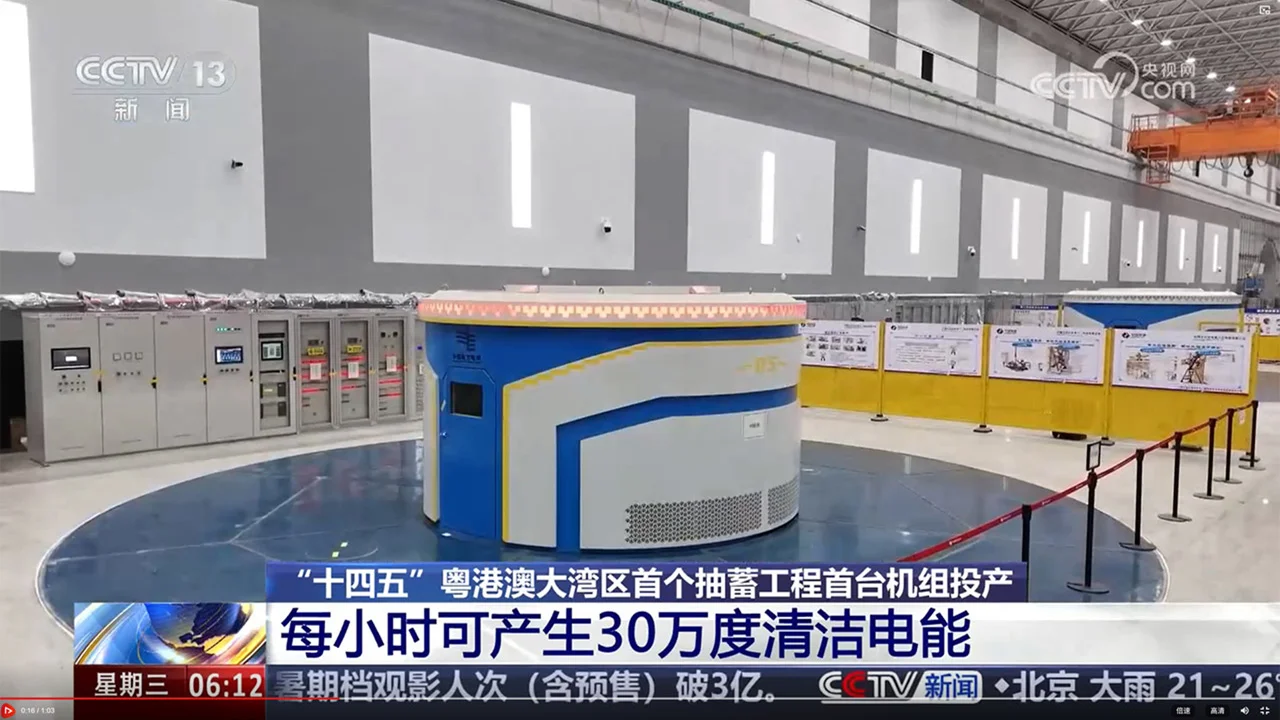

面向 广东梅州 / 新疆阜康抽水储能电站等关键基础设施的本地监控可视化平台。EM 电站调度协议适配，关键参数现场判读，降低对中央 SCADA 强依赖。
Intel Core i7-7560U + Iris Plus
Intel® Core™ i7-7560U 双核四线程，最高 3.8 GHz，集成 Iris Plus Graphics 640 (48 EUs)，专为可视化监控场景优化的 CPU + GPU 组合。
IP65 前面板防尘防水
IP65 等级前面板防护，6061 高强度铝合金 + 钣金结构。耐受工业现场粉尘、油污、清洗喷溅，长期稳定运行。
嵌入式 / VESA 双安装
支持 嵌入式面板安装（21.5 寸宽屏标准开孔）与 VESA 75×75 标准壁挂。控制柜嵌入与独立壁挂双方式部署。
丰富工业 I/O
4× USB 3.0 + 2× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + 音频。多串口高密度布局。
Mini-PCIe 无线扩展
1× Mini-PCIe 扩展位，可选 Wi-Fi 双频 / 蓝牙 / 4G / 5G 通信模组，灵活适配车间无线组网与远程监控。
9-36V 宽压凤凰端子
3-pin 凤凰可插拔端子，9-36V DC 宽压输入。过压 / 过流 / 反接 / 浪涌四重保护。
FlexCore™ 模块化硬件架构
基于 FlexCore™ 四要素架构：i-Core 智核 + i-Function 功能扩展 + i-Connect 接口 + Smart Thermal 智能温控。统一接口·统一结构·统一电源·自由扩展。
SafeCore™ 工业级可靠性增强
四重防护机制协同：① 电源防护（过压/过流/反接/浪涌）+ ② 备用电源（智能锂电池断电缓冲）+ ③ 启停控制（来电自启动）+ ④ 系统自恢复（看门狗 + 异常重启）。
多 OS 系统支持
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04。BIOS 支持自定义、Boot LOGO、OEM 品牌。

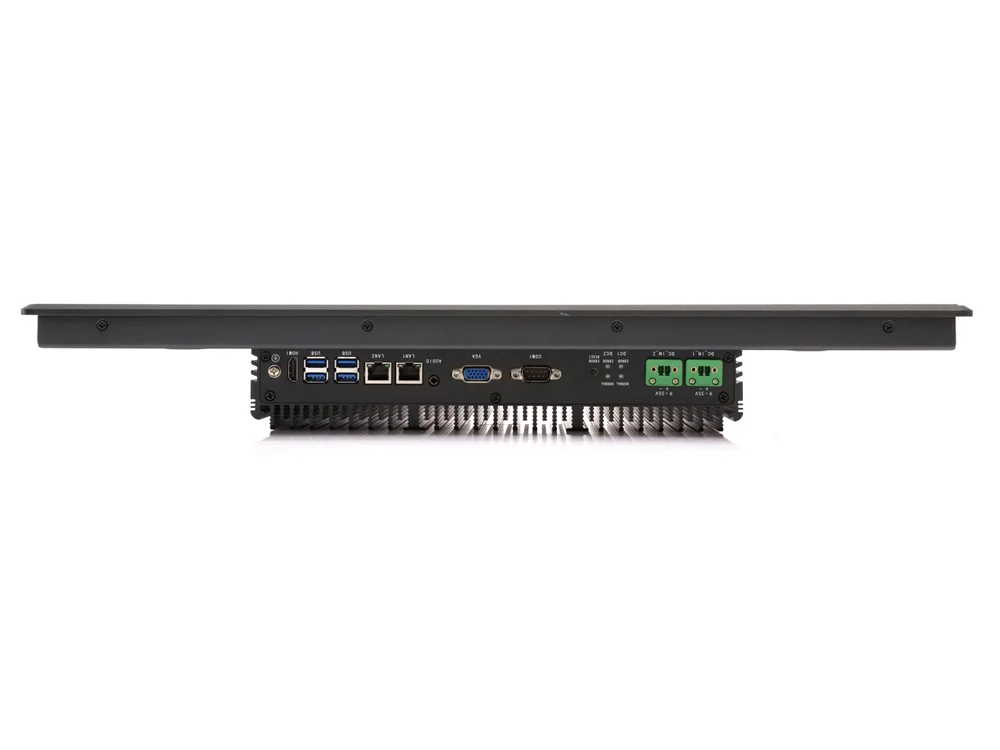

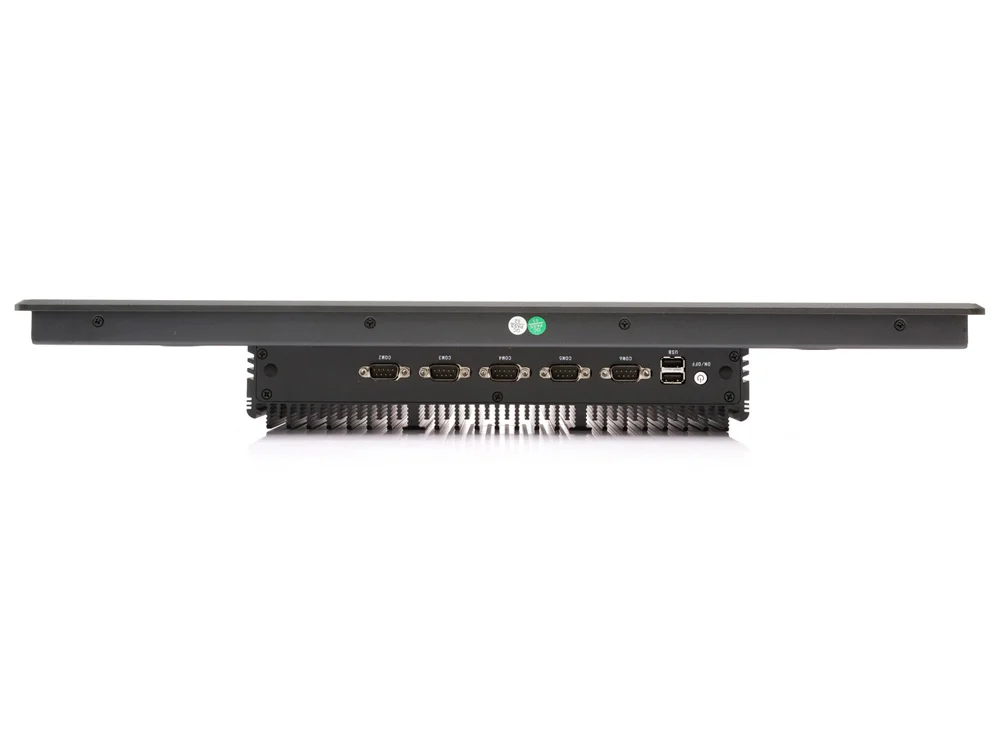

PRODUCT GALLERY
多角度产品图
SPECIFICATIONS
UTC-W2192E 完整规格表
规格书版本 V1.0 · 更新于 2026-03-20 · 因芯片市场波动，关键芯片可能存在变动，具体以销售确认为准。
核心硬件
| 参数项目 | 规格说明 |
|---|---|
| 处理器 | I3-10110U |
| 核心数 | 2 |
| 线程 | 4 |
| 频率 | 2.40 GHz-3.80 GHz |
| 缓存 | 4 MB L3 Cache |
| TDP | 15W |
| 显示 | Intel UHD Graphics 620 |
| 内存 | 8GB DDR4 |
| 硬盘 | 512G SSD |
I/O 接口
| 参数项目 | 规格说明 |
|---|---|
| USB 2.0 | 2 |
| USB 3.0 | 4 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| 千兆以太网 | 2 × Intel I210 |
| 音频 | 3.5mm TRRS |
| Wi-Fi（选配） | 双频 2.4G/5G 无线网卡 |
| 4G/5G（选配） | 4G/5G LTE 全网通（选配） |
电源输入
| 参数项目 | 规格说明 |
|---|---|
| 电源接口 | 1排3针可插拔端子，支持 9~36V DC 宽压输入 |
| ATX开关 | 1× ATX 电源开关 |
| 启动模式 | AT/ATX 模式切换（内置） |
产品属性
| 参数项目 | 规格说明 |
|---|---|
| 产品尺寸 | 530.0(L)x326.6(W)x75.0(H)mm |
| 安装尺寸 | 513.0(L)x303.0(W)mm |
| 产品重量 | 8KG 净重 |
| 外壳材质 | 6061高强度铝合金 |
| 机械结构 | 铝挤型材 + 钣金结构 |
| 安装方式 | 嵌入式面板安装 / VESA 75×75 壁挂 |
| 复位开关 | 1× 复位开关 |
| TPM | TPM 2.0 |
| 看门狗 | 支持硬件看门狗 |
| MTBF | 60,000 hrs |
工作环境
| 参数项目 | 规格说明 |
|---|---|
| 工作温度 | 0~60℃（宽温 -40~80℃ 可选） |
| 存储温度 | -10~70℃（宽温 -40~80℃ 可选） |
| 相对湿度 | 10%~90%，无冷凝 |
| 电磁兼容 | CE、FCC（EN 55032 & EN 55035） |
| EMC谐波 | EN IEC 61000-3-2 |
触摸与显示
| 参数项目 | 规格说明 |
|---|---|
| 显示尺寸 | 21.5" (16:9) |
| 显示类型 | FHD TFT LED LCD |
| 分辨率 | 1920 × 1080 |
| 色彩数 | 16.7M |
| 亮度 | 350 cd/m² |
| 对比度 | 500:1 |
| 背光寿命 | 50,000 hrs |
| 触摸方式 | 投射式电容触控（P-CAP），10点 |
| 触摸防护 | IP65（前面板） |
操作系统
| 参数项目 | 规格说明 |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
认证与合规
| 参数项目 | 规格说明 |
|---|---|
| 工厂认证 | ISO9001: 2015 |
| BIOS定制 | BIOS / Boot LOGO / OEM |

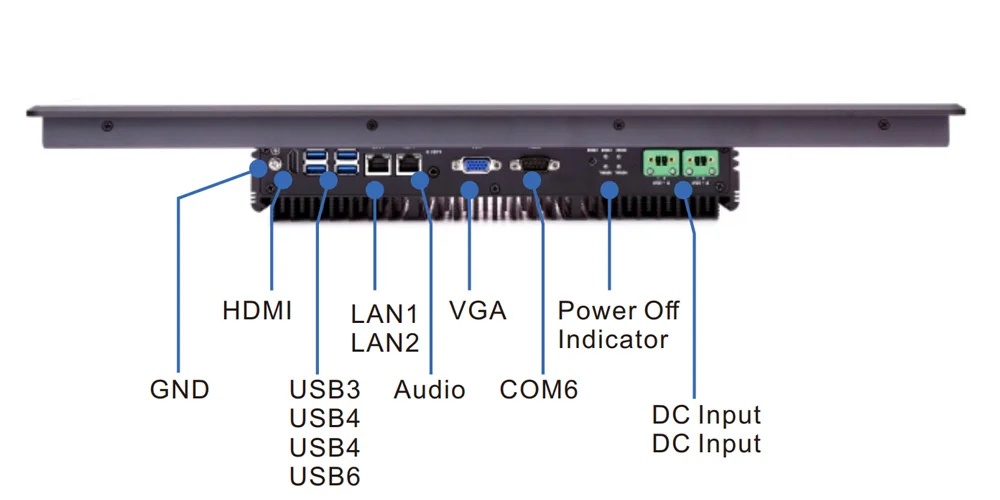

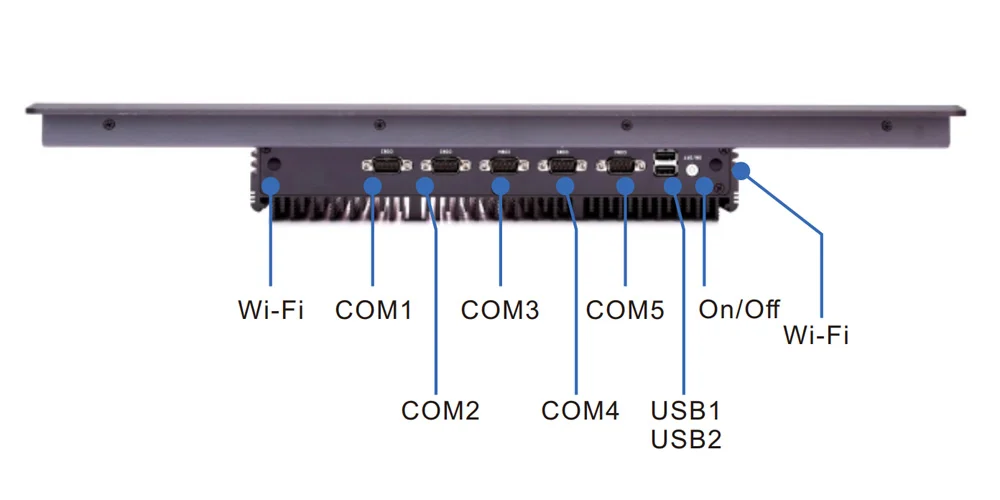

I/O LAYOUT
侧 / 后面板接口布局
工业平板电脑后部接口集中布局，前面板保持 IP65 整洁外观，便于嵌入式控制台部署。
侧 / 顶面板
底 / 后面板

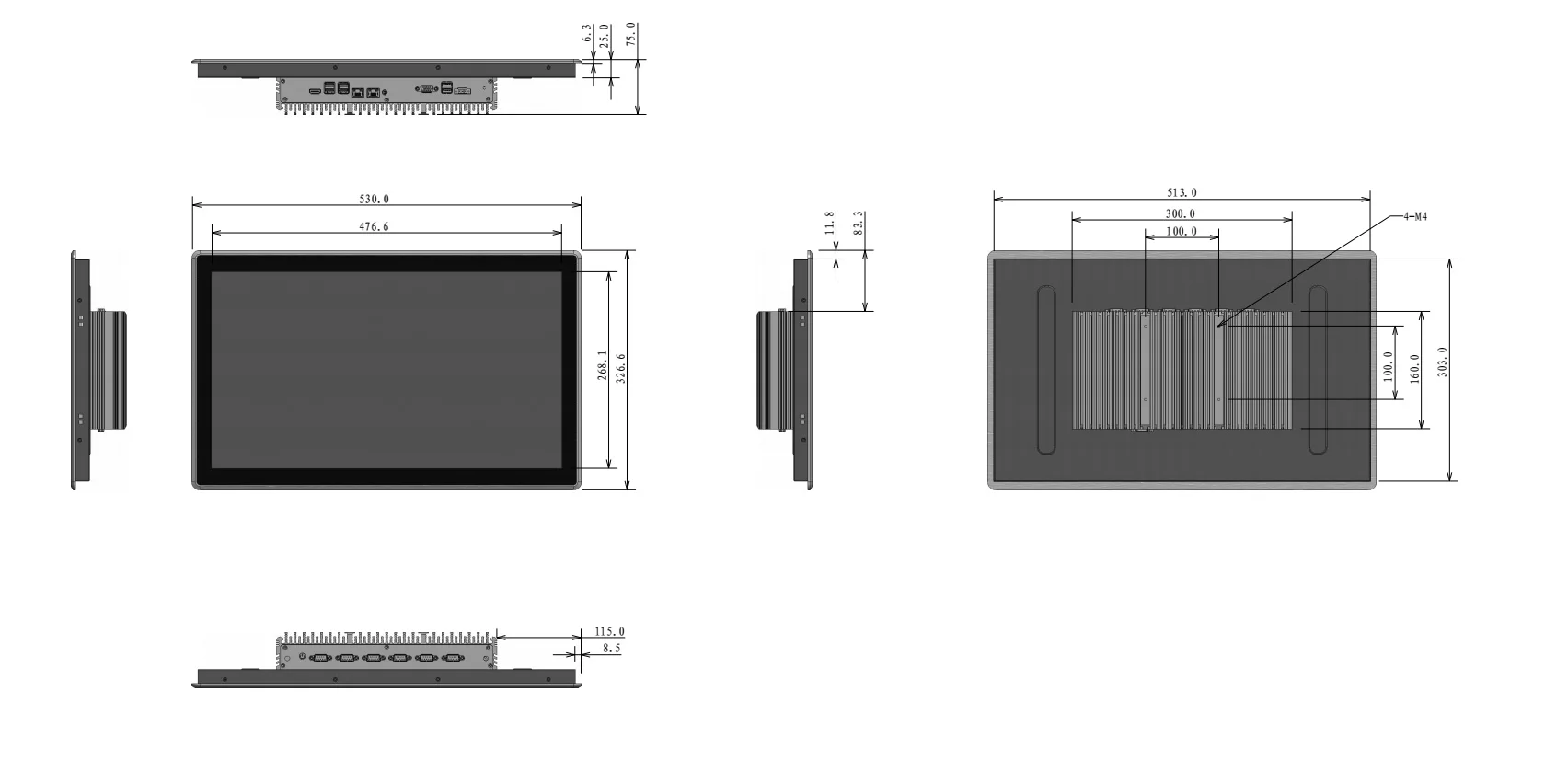

DIMENSIONS
三视图尺寸（mm）
21.5 寸宽屏标准开孔尺寸 · 嵌入式面板安装 + VESA 75×75 双安装方式。
ORDERING INFORMATION
订货信息 · Part Number
以下标准配置可直接选型下单；如需定制 CPU / 内存 / 存储 / 接口板，请联系销售。
| 序号 | 料号 (Part Number) | 型号 | 处理器 + 触摸屏 | 内存 | 存储 |
|---|---|---|---|---|---|
| 01 | C9.03.03.076 | UTC-W2192E | Intel® Core™ I3-10110U，21.5" P-CAP | 8GB DDR4 | SSD 512GB |
| 02 | C9.03.03.054 | UTC-W2192E | Intel® Core™ 5-10210U，21.5" P-CAP | 16GB DDR4 | SSD 512GB |
注：因市场波动，CPU 型号、内存、硬盘等关键芯片会存在变动，具体咨询公司业务。
APPLICATIONS
UTC-W2192E 典型应用场景
基于 21.5 寸宽屏 P-CAP 10 点电容触控 + IP65 防护 + FlexCore™ 模块化，UTC-W2192E 在以下工业现场广泛部署。
