NVIDIA Jetson Orin NX 旗舰 AI
搭载 Jetson Orin™ NX 16GB / 8GB 模组，最高 157 TOPS 边缘 AI 算力。8 核 A78AE @ 2.0 GHz CPU + 1024 核 Ampere GPU + 32 Tensor Core，旗舰级机器视觉与边缘决策。
EA-W12-N500 · 12.5" P-CAP · NVIDIA JETSON ORIN NX · UP TO 157 TOPS
12.5" P-CAP 10 点电容触控 + IP65 前面板 + NVIDIA Jetson Orin™ NX 旗舰 AI 的 HMI + AI 一体化工业平板终端
EA-W12-N500 Jetson Orin NX 157TOPS AI边缘触控平板 | 4×PoE + IP65
EA-W12-N500是一款基于 NVIDIA Jetson™ 模块打造的工业级边缘 AI 计算平台，面向视觉推理、实时检测与边缘智能控制等场景设计。产品支持 Jetson Orin™ NX 系列模组，可根据项目需求灵活选择不同算力配置。整机集成 4 路 PoE 千兆网口，支持工业相机与视觉终端供电及数据传输一体化，并提供 USB 3.0、网口、串口、CAN、GPIO 等丰富工业接口。凭借 9-36V 宽压输入、SafeCore™ 工业级可靠性及工业级结构，EA-W12-N500 可稳定运行于电磁干扰、高低温、振动等复杂工业环境，是机器视觉与边缘 AI 部署的可靠平台。
典型应用场景
157TOPS AI 算力
12.5"P-CAP FHD
4× PoE千兆视觉
8K30HDMI 2.1
PRODUCT HIGHLIGHTS · FLAGSHIP
EA-W12-N500 十一项核心特性
NVIDIA Jetson AI + 12.5" P-CAP 触控 + 4× PoE 千兆视觉 — HMI + AI 一体化工业平板。
HMI + AI 一体化设计
触控操作 + AI 推理一体化：12.5" P-CAP 触控屏直接展示 AI 推理结果、视觉检测画面、状态判断。免外接 HMI 主机，现场即决策。
1024 核 Ampere GPU + 32 Tensor Core
1024 核 NVIDIA Ampere GPU + 32 个 Tensor Core，主频 1173MHz。支持 INT8 / FP16 深度学习推理，性能对位工业服务器级 GPU。
JetPack 6.x · Ubuntu 22.04 LTS
原生兼容 NVIDIA JetPack 6.x（含 CUDA / cuDNN / TensorRT / DeepStream），Ubuntu 22.04 LTS（L4T）操作系统。支持 TensorFlow / PyTorch / ONNX 主流框架。
4× PoE 千兆视觉一体
4 路 PoE 千兆以太网口，可直接为工业相机、视觉终端、IP 摄像头供电+数据传输，免外置 PoE 交换机。机器视觉系统部署一站式简化。
12.5" FHD P-CAP 10 点电容触控
12.5" 16:9 FHD 1920×1080 工业屏 + 投射式电容触控（P-CAP）10 点多点。300 cd/m² 亮度，50,000 小时背光寿命，色彩 16.7M。
IP65 前面板 · 嵌入式 / VESA 安装
IP65 等级前面板防护，6061 铝合金 + 钣金结构。支持嵌入式面板安装与 VESA 75×75 标准壁挂，控制台 / 工位 / 监控室部署。
丰富工业 I/O + 8K HDMI
4× USB 3.0 + 4× COM（RS-232/485 可选）+ 1× CAN + 8 路 GPIO + HDMI 2.1 (8K30)。覆盖工业控制 / 数据采集 / 总线通信 / 高分辨率外接显示。
Wi-Fi + 4G / 5G 选配
整机集成 2× Wi-Fi 天线 + Mini-PCIe 扩展位，可选 4G / 5G LTE 全网通通信模组。车间无线组网 / 远程监控 / 户外部署一并支持。
9-36V 宽压凤凰端子
3-pin 凤凰可插拔端子，9-36V DC 宽压输入。过压 / 过流 / 反接 / 浪涌四重保护，适应工业现场电网波动。
FlexCore™ + SafeCore™ 双护航
FlexCore™ 四要素（i-Core + i-Function + i-Connect + Smart Thermal）模块化升级路径 + SafeCore™ 四重防护（电源/备用/启停/系统恢复）。Jetson 算力可升级，整机 7×24 稳态运行。
PRODUCT GALLERY

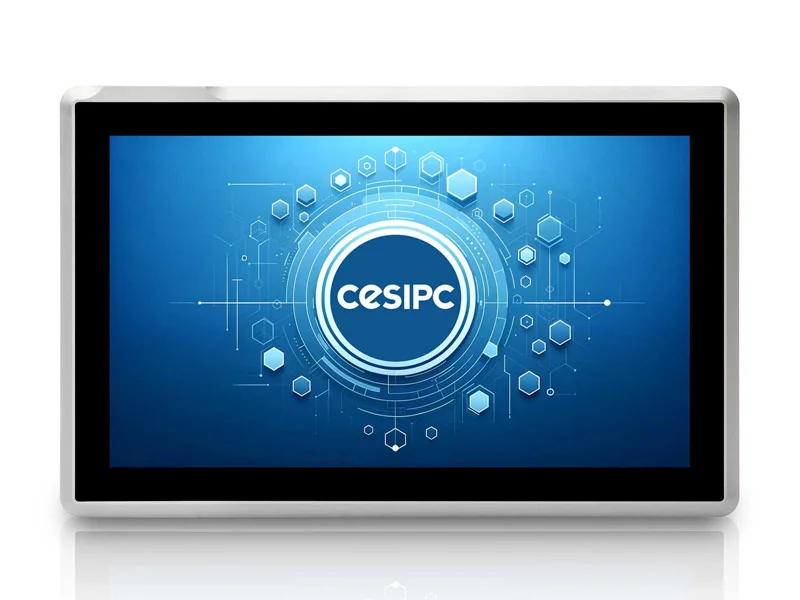

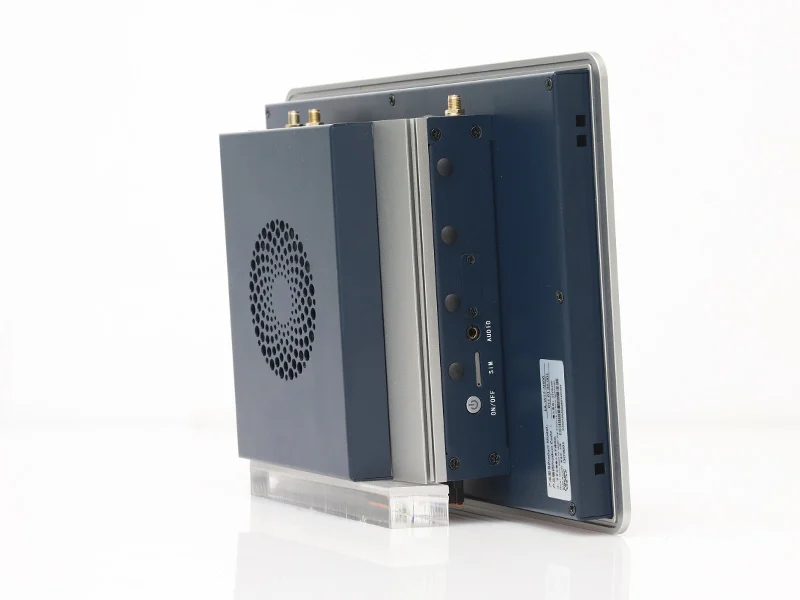

多角度产品图
SPECIFICATIONS
EA-W12-N500 完整规格表
规格书版本 V1.0 · 更新于 2026-03-20 · NVIDIA Jetson 模组及 JetPack 版本以销售确认为准。
核心硬件
| 参数项目 | NVIDIA Jetson Orin™ NX 16G | NVIDIA Jetson Orin™ NX 8G |
|---|---|---|
| AI模组 | Jetson Orin™ NX 16G | Jetson Orin™ NX 8G |
| AI算力 | 157 TOPS | 117 TOPS |
| GPU | 1024核 Ampere，32 Tensor Core，1173MHz | |
| CPU | 8核 A78AE v8.2，2.0GHz，2MB L2+4MB L3 | 6核 A78AE v8.2，2.0GHz，1.5MB L2+4MB L3 |
| 功耗TDP | 10W ~ 25W | 10W ~ 20W |
| 显示输出 | 1× 8K30，HDMI 2.1 | |
| 内存 | 16GB LPDDR5 | 8GB LPDDR5 |
| 硬盘 | M.2 NVMe SSD | |
| 操作系统 | JetPack 6.x（Ubuntu 22.04 LTS，L4T） | |
I/O 接口
| 参数项目 | 规格说明 |
|---|---|
| USB 3.0 | 4 |
| RS232 | 2（COM可选RS-232/RS-485） |
| RS485 | 2（COM可选RS-232/RS-485） |
| HDMI | 1 × HDMI 2.1（8K30） |
| 千兆以太网 | 4 × PoE 千兆以太网口 |
| CAN 总线 | 1 × CAN |
| GPIO | 8路（4路输入 / 4路输出） |
| Wi-Fi | 2× Wi-Fi 天线 |
| 4G/5G（选配） | LTE 全网通（4G/5G可选） |
电源输入
| 参数项目 | 规格说明 |
|---|---|
| 电源接口 | 3PIN凤凰端子，支持 9~36V DC 宽压输入 |
| 启动模式 | AT/ATX 模式切换开关 |
| 自启设计 | 硬件级来电自动恢复运行 |
产品属性
| 参数项目 | 规格说明 |
|---|---|
| 产品尺寸 | 229（宽）×160（深）×64.5（高）mm |
| 产品重量 | 3 KG 净重 |
| 外壳材质 | 6061高强度铝合金 |
| 机械结构 | 铝型材挤压 + 钣金结构 |
| 安装方式 | 壁挂式 / 桌面式安装 |
| 散热系统 | CESIPC 智能温控系统 |
| MTBF | 60,000 hrs |
工作环境
| 参数项目 | 规格说明 |
|---|---|
| 工作温度 | 0~50℃（宽温可选） |
| 存储温度 | -10~60℃（宽温可选） |
| 相对湿度 | 10%~95%，无冷凝 |
| 电磁兼容 | CE、FCC（EN 55032 & EN 55035） |
| EMC谐波 | EN IEC 61000-3-2 |
触摸与显示
| 参数项目 | 规格说明 |
|---|---|
| 显示尺寸 | 12.5" (16:9) |
| 显示类型 | FHD TFT LED LCD |
| 分辨率 | 1920 × 1080 |
| 色彩数 | 16.7M |
| 亮度 | 300 cd/m² |
| 对比度 | 1000:1 |
| 背光寿命 | 50,000 hrs |
| 触摸方式 | 投射式电容触控（P-CAP），10点 |
| 触摸防护 | IP65（前面板） |
认证与合规
| 参数项目 | 规格说明 |
|---|---|
| 工厂认证 | ISO9001: 2015 |
| BIOS定制 | 支持LOGO定制 |
I/O LAYOUT

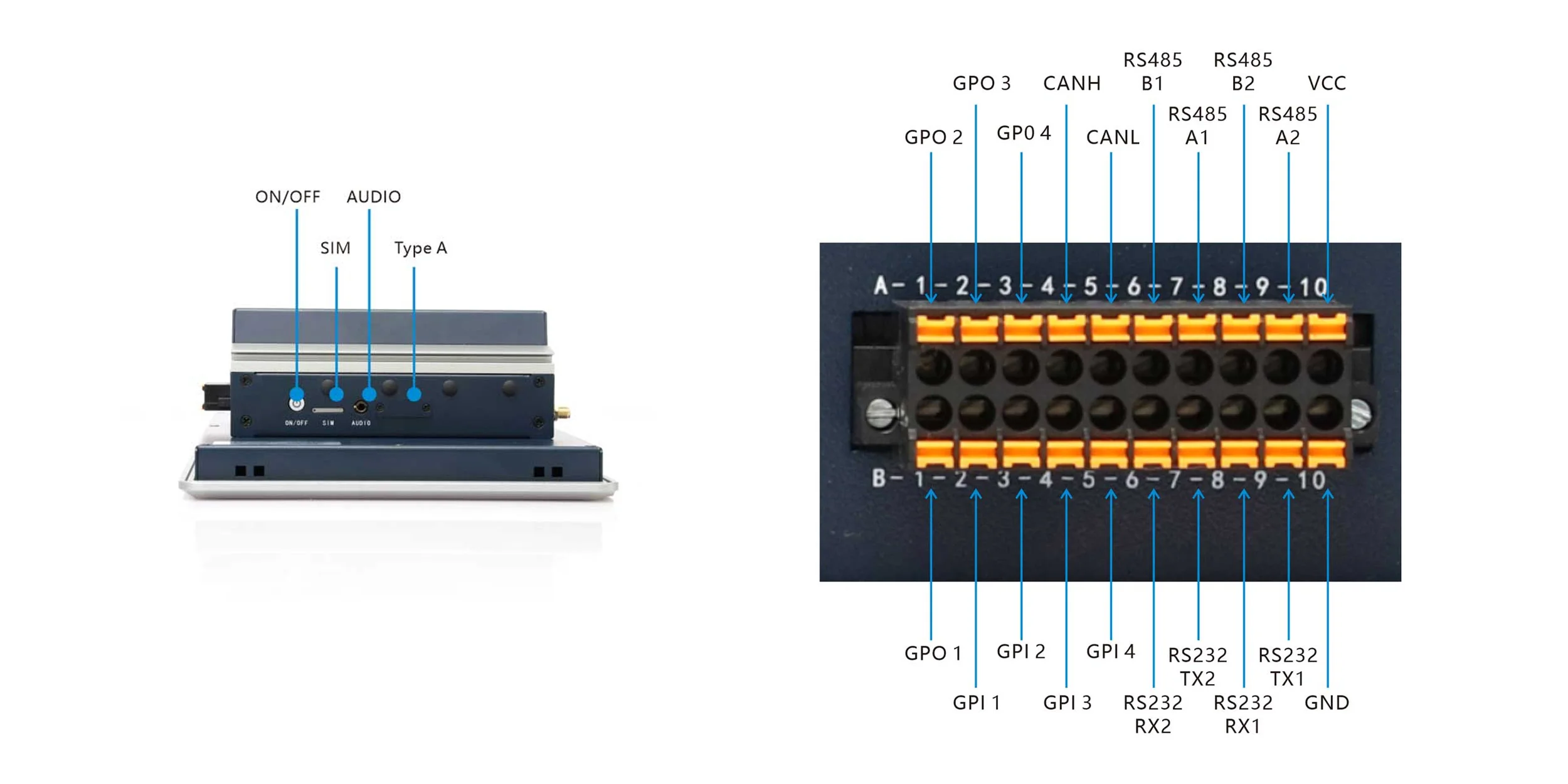

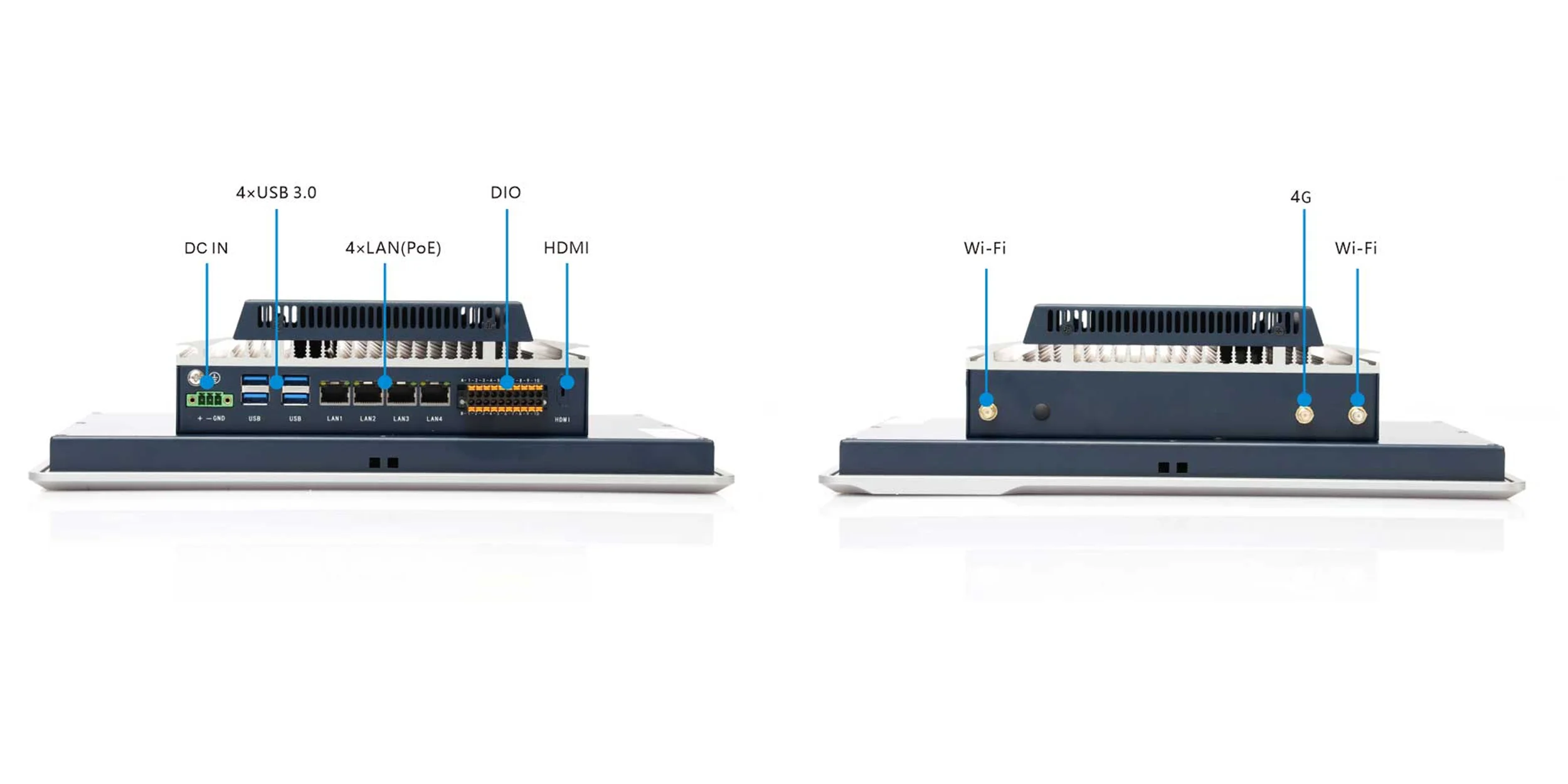

侧 / 后面板接口布局
工业相机、传感器、PLC、显示器即插即用。前面板保持 IP65 整洁，便于嵌入式控制台部署。
侧 / 顶面板
底 / 后面板
DIMENSIONS

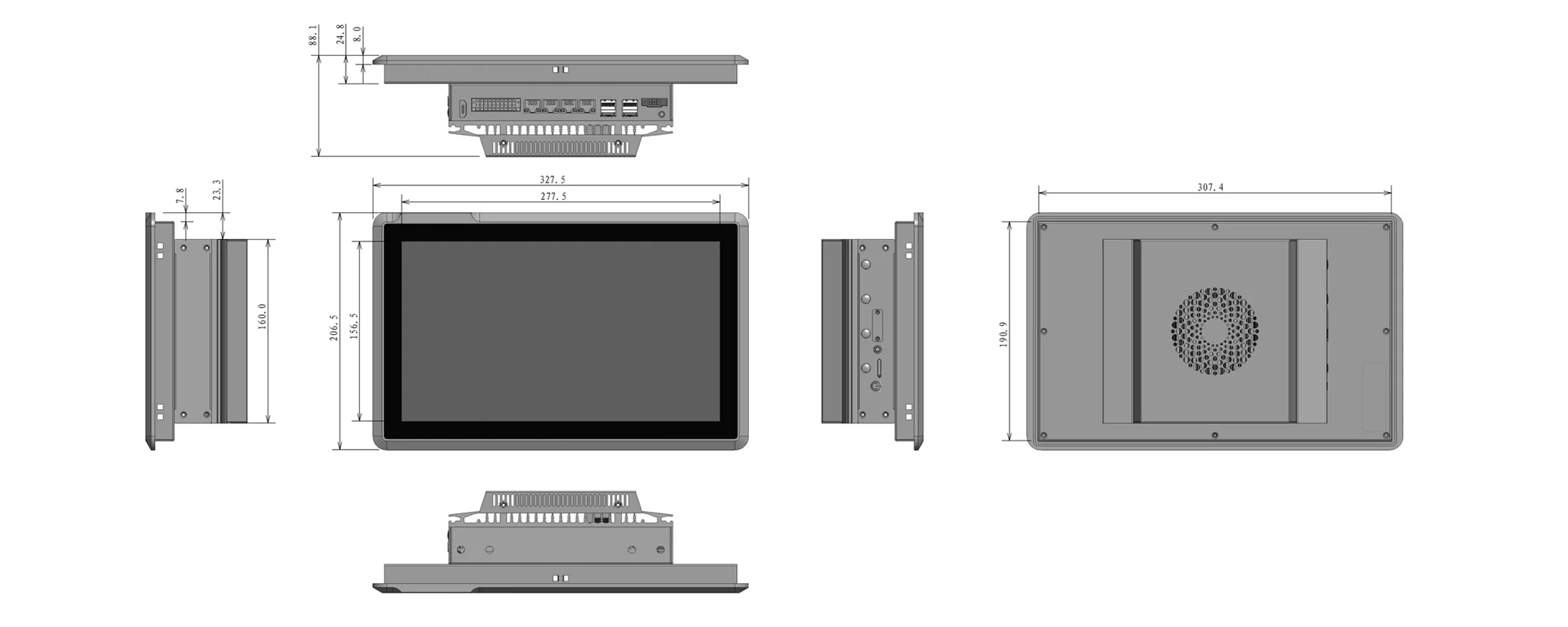

三视图尺寸（mm）
12.5 寸 16:9 工业平板尺寸 · 嵌入式面板安装 + VESA 75×75 双安装方式。
ORDERING INFORMATION
订货信息 · Part Number
本平台支持 Jetson 模组按项目灵活选配（N200 → N500 同 12.5" 机身向上升级路径），具体方案请联系销售。
| 序号 | 料号 (Part Number) | 型号 | AI 模组 / 算力 | 内存 | 存储 |
|---|---|---|---|---|---|
| 01 | C12.02.01.001 | EA-W12-N500 | Jetson Orin™ NX 16G / 157 TOPS | 16GB LPDDR5 | SSD 256GB |
| 03 | C12.02.01.002 | EA-W12-N500 | Jetson Orin™ NX 8G / 117 TOPS | 8GB LPDDR5 | SSD 256GB |
注：NVIDIA Jetson 模组按官方供应周期与项目数量供货。可按项目升级 Jetson 算力（N200 → N500 通用机身向上升级路径），具体方案请咨询销售。
APPLICATIONS
EA-W12-N500 典型应用场景
基于 NVIDIA Jetson AI + P-CAP 触控屏 + IP65 工业防护，EA-W12-N500 在以下 4 类边缘 AI + HMI 一体化场景广泛部署。
EA-W12-N500 选型咨询
告诉我们 AI 模型规模、视觉接口数量、现场算力预算、批量数量，工程师将在 24 小时内回复完整规格书 + 报价单 + JetPack 软件适配评估方案。
