壁挂式机箱结构
工业级壁挂式机箱，专为控制柜、设备侧、空间受限的现场部署设计。免占用机柜机位，灵活安装。
IPC-W10-I SERIES · WALL-MOUNT · 6-9TH GEN INTEL®
基于 Intel® 第 6/7/8/9 代 Core™ 的壁挂式工业计算机，控制柜 / 设备侧空间受限场景部署
IPC-W10-I Series 壁挂式工业计算机
IPC-W10-I Series 是一款基于 Intel® Core™ 平台的壁挂式工业计算机系列，适用于工业控制、机器视觉、运动控制、数据采集及边缘计算场景。产品采用工业级金属壁挂式机箱结构，支持 Micro ATX 工业主板配置，兼顾性能、接口数量与扩展能力，适合控制柜、设备侧及空间受限的现场部署。
该系列提供丰富 I/O 接口与多总线扩展能力，支持 PCIe x16、PCIe x4、PCI 等扩展插槽，可接入采集卡、运动控制卡、通信卡、图像处理卡、显卡等工业扩展卡。产品同时支持双千兆网口、多串口、SATA / mSATA 存储配置，便于系统集成、设备联网及后续功能扩展。
典型应用场景
壁挂式控制柜 / 设备侧
LGA11516-9 代酷睿
32GBDDR4 双通道
3+1SATA + mSATA
PRODUCT HIGHLIGHTS
IPC-W10-I Series 十一项核心特性
服务器级机箱结构 + 信创国产化适配 + FlexCore™ 模块化 — 关键基础设施场景首选。
LGA1151 处理器插槽
支持 Intel® 第 6 / 7 / 8 / 9 代 Core™ i3 / i5 / i7 处理器（LGA1151 插槽）。CPU 可独立升级，主板 CES-586A 长期可控。
双显输出 + 多接口
VGA + HDMI 双显输出，配合丰富 I/O：USB 3.0 / 2.0 + RS-232 / RS-485 + 千兆以太网 + 音频，覆盖工业控制 / 数据采集 / 显示输出全场景。
多硬盘位 + mSATA
3× SATA III + 1× mSATA，可组建 RAID 或冗余存储阵列。32GB DDR4 双通道内存，工业级数据采集与视频存储无忧。
多总线扩展能力
Micro ATX / ATX 工业主板可选，PCIe / PCI 多扩展槽，可加装板卡：运动控制卡、多串口卡、采集卡、独立显卡、网卡等。
双千兆以太网
2× Intel 千兆以太网，确保工业网络高速稳定通信。适配 PLC、SCADA、视觉服务器多机协同。
9-36V 宽压工业电源
9-36V DC 宽压输入，过压 / 过流 / 反接 / 浪涌四重保护。适应工业现场电网毛刺与瞬态电压波动。
FlexCore™ 模块化硬件架构
基于 FlexCore™ 四要素架构：i-Core 智核 + i-Function 功能扩展 + i-Connect 接口 + Smart Thermal 智能温控。统一接口·统一结构·统一电源·自由扩展。
SafeCore™ 工业级可靠性增强
四重防护机制协同：① 电源防护（过压/过流/反接/浪涌）+ ② 备用电源（智能锂电池断电缓冲）+ ③ 启停控制（来电自启动）+ ④ 系统自恢复（看门狗 + 异常重启）。
高强度金属机箱
1.0~1.5 mm 厚镀锌钢板 + 铝合金前面板，IP30 防护，抗振、抗 EMI、长期 7×24 运行。看门狗 + TPM 2.0 双重安全。
多 OS 系统支持
Windows 10 / 11 · CentOS · Ubuntu 16.04 / 18.04 / 20.04 / 22.04 · 国产 OS（统信 UOS / 麒麟）。BIOS 支持自定义、Boot LOGO、OEM 品牌。
PRODUCT GALLERY

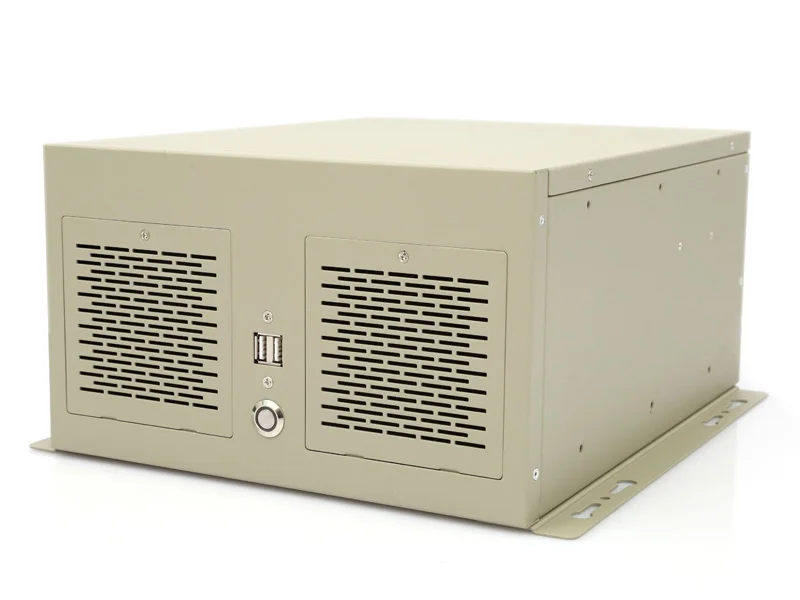

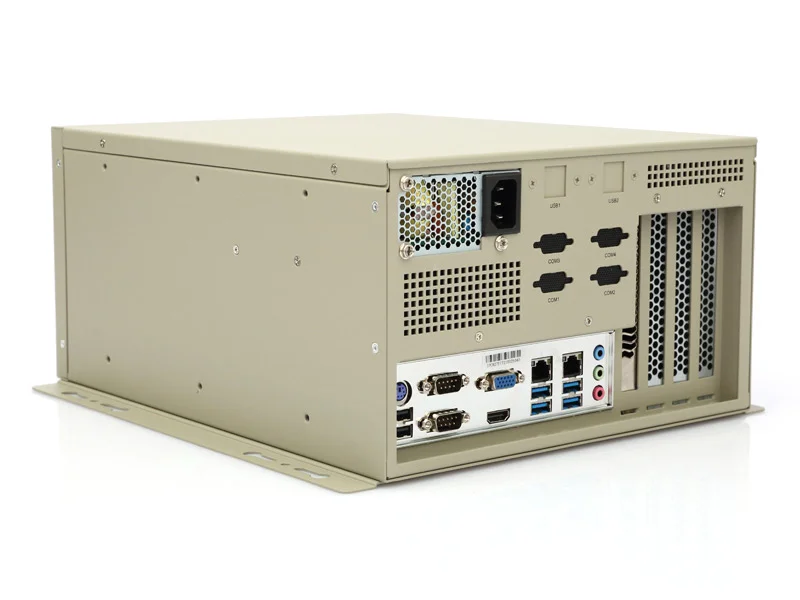

多角度产品图
SPECIFICATIONS
IPC-W10-I Series 完整规格表
规格书版本 V1.0 · 更新于 2026-03-20 · 因芯片市场波动，关键芯片可能存在变动，具体以销售确认为准。
核心硬件
| 参数项目 | 规格说明 |
|---|---|
| 主板选择 | CES-586A |
| 处理器 | Intel®第6/7/8/9代酷睿i3/i5/i7处理器（LGA1151插槽） |
| 芯片组 | 南桥IntelH110 |
| 内存 | 2条DDR4DIMM内存插槽，最大支持32GB |
| 硬盘 | 3× STATIII, 1 xmSATA |
I/O 接口
| 参数项目 | 规格说明 |
|---|---|
| USB 2.0 | 6 |
| USB 3.0 | 4 |
| RS232 | 8 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| 千兆以太网 | 2 × Intel I210 |
| 音频 | 1xMic-in, 1x Line-in,1x Line-out |
| Wi-Fi（选配） | 双频 2.4G/5G 无线网卡 |
电源输入
| 参数项目 | 规格说明 |
|---|---|
| 电源接口 | 标准ATX电源 |
| ATX开关 | 1× ATX 电源开关 |
| 启动模式 | AT/ATX 模式切换（内置） |
产品属性
| 参数项目 | 规格说明 |
|---|---|
| 产品尺寸 | 330（长）×330（宽）×180（高）mm |
| 安装方式 | 壁挂式安装 |
| 产品重量 | 13 KG 净重 |
| 外壳材质 | 1.2mm优质碳素高强度结构钢，符合CCC、FCC及CE标准 |
| 颜色 | 工业黑色或工业灰色 |
| 复位开关 | 1× 复位开关 |
| TPM | TPM 2.0 |
| 看门狗 | 支持硬件看门狗 |
| MTBF | 100,000 hrs |
工作环境
| 参数项目 | 规格说明 |
|---|---|
| 工作温度 | -0~60℃（宽温 -40~80℃ 可选） |
| 存储温度 | -10~70℃（宽温 -40~80℃ 可选） |
| 相对湿度 | 10%~90%，无冷凝 |
| 电磁兼容 | CE、FCC（EN 55032 & EN 55035） |
| EMC谐波 | EN IEC 61000-3-2 |
操作系统
| 参数项目 | 规格说明 |
|---|---|
| Windows | Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
认证与合规
| 参数项目 | 规格说明 |
|---|---|
| 工厂认证 | ISO9001: 2015 |
| BIOS定制 | BIOS / Boot LOGO / OEM |
I/O LAYOUT
前后面板接口布局
服务器级机箱前后面板接口分区，便于机柜布线与维护。

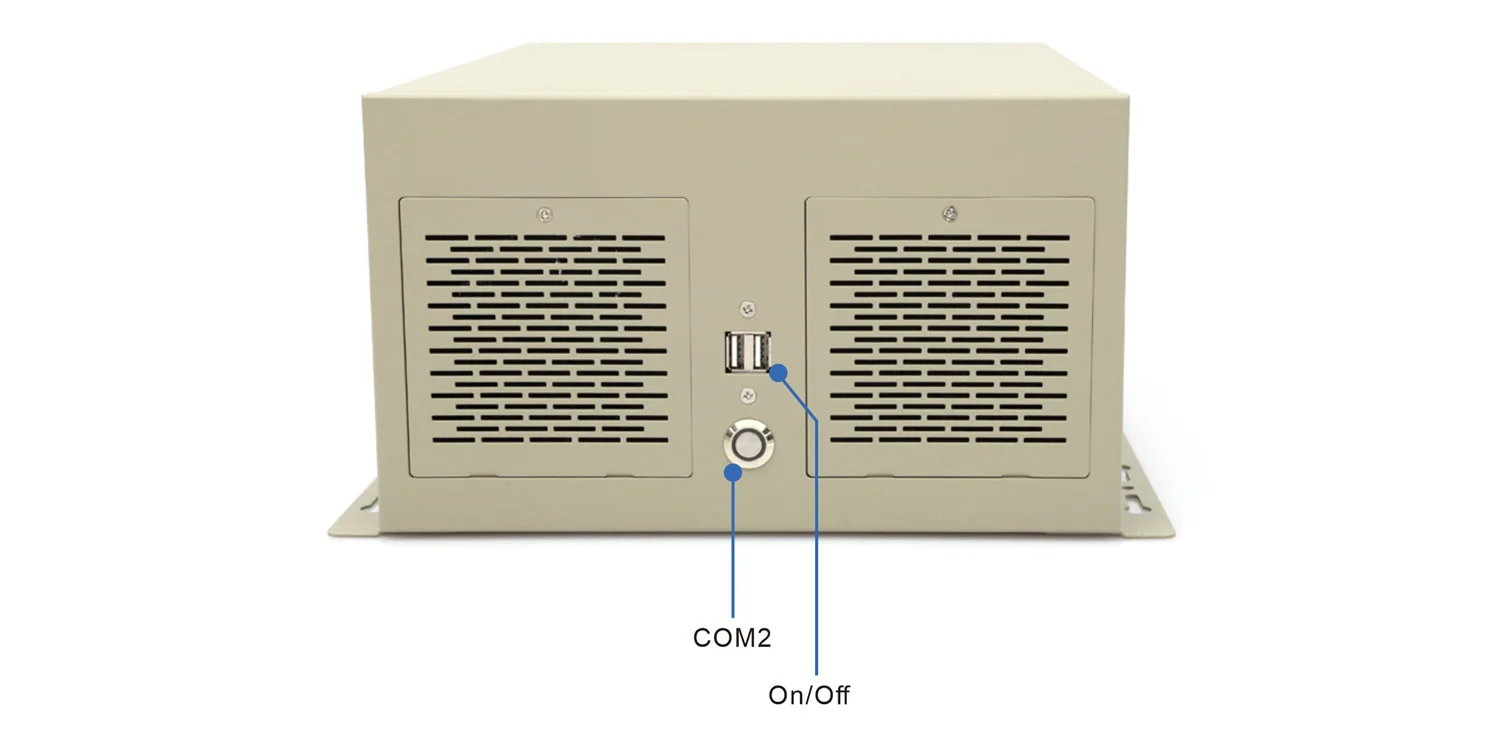

前面板

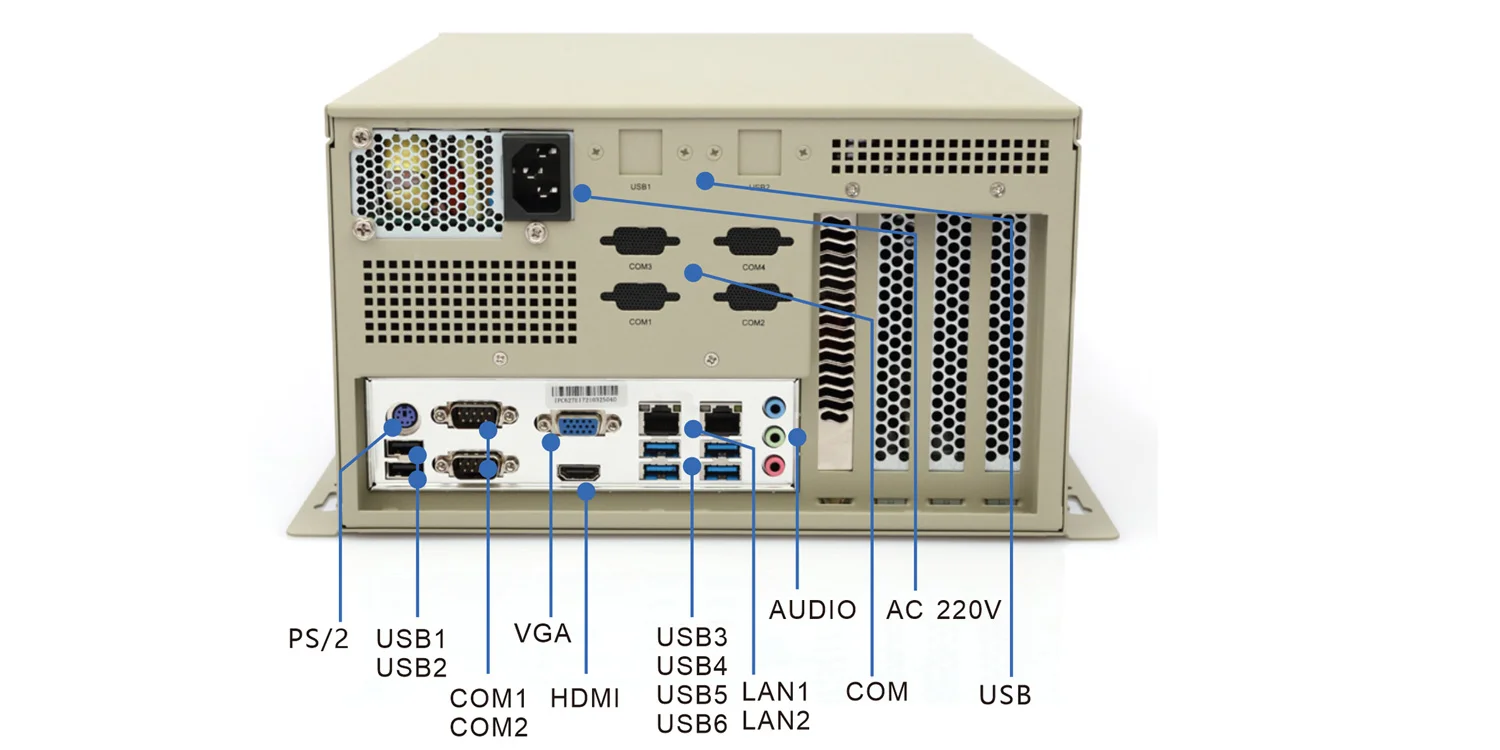

后面板
DIMENSIONS

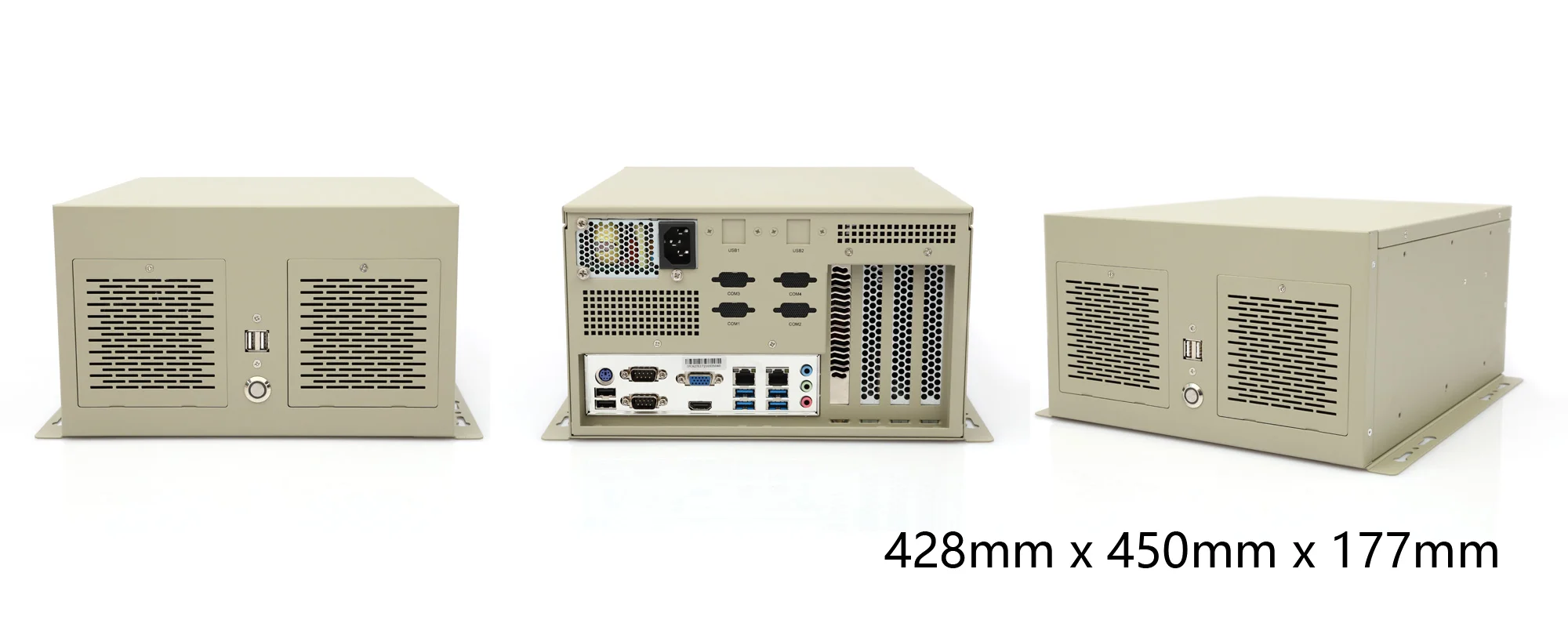

三视图尺寸（mm）
壁挂式结构尺寸 · 详细尺寸数据见规格书或下方三视图。
ORDERING INFORMATION
订货信息 · Part Number
下表为典型选型示例。本系列支持 CPU / 内存 / 存储 / 显卡 / 扩展板自由配置，具体料号请咨询销售。
| 序号 | 料号 (Part Number) | 型号 | 处理器 | 内存 | 存储 |
|---|---|---|---|---|---|
| 01 | C5.02.01.488 | IPC-W10-I Series | Intel® Core™I5-6400 | 8GB DDR5 | SSD 128G+256G |
注：本系列为可灵活配置型工业服务器，支持 CPU 平台、内存容量、硬盘数量、显卡型号、网卡数量、扩展卡的项目级定制。具体方案请联系业务。
APPLICATIONS

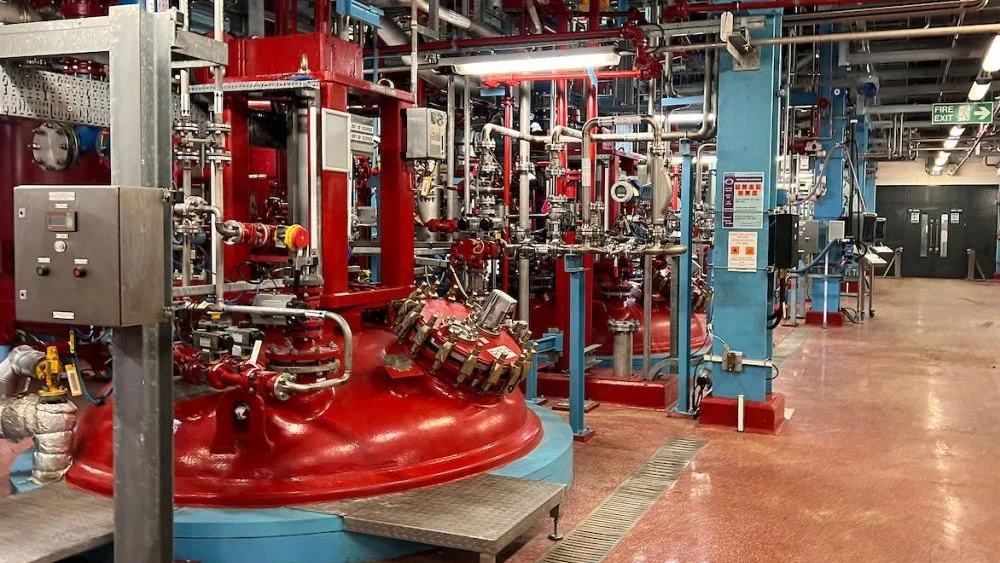

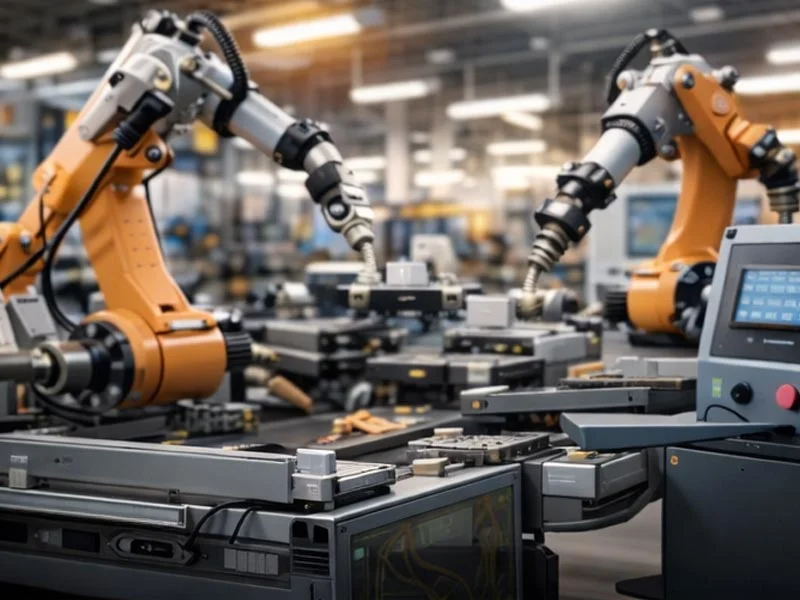

IPC-W10-I Series 典型应用场景
基于服务器级机箱 + 多扩展能力 + 信创国产化适配，IPC-W10-I Series 在以下 4 类场景广泛部署。
